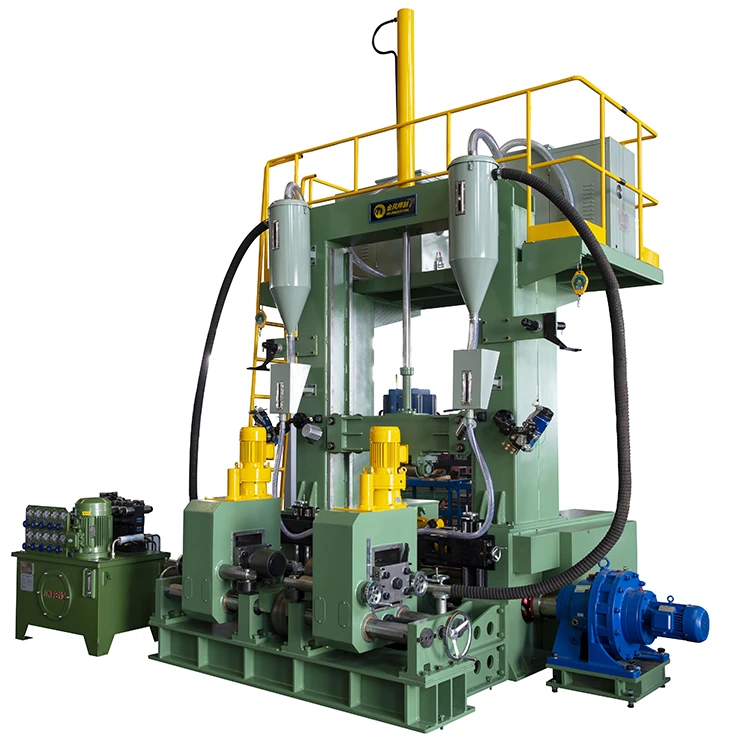

2-1-7 3 en 1 h Línea de soldadura de haz

Para todas las líneas de soldadura de haz de 1 h de 1 h que fabricaron por Jinfeng Weldcut, tendrán una garantía de 12 meses, que son la máquina de mayor eficiencia para aumentar la productividad para los usuarios finales de la estructura de acero, el puente, la construcción.

Presupuesto

Característica y aplicación

Las líneas de soldadura de haz de 3 y 1 h tienen la función combinada del haz H, el conjunto del haz T, la soldadura y el alisado de deformación de la brida después de la soldadura. Por lo tanto, puede darse cuenta de manera precisa y rápida de la producción de haz H y haz T. tiene las siguientes ventajas: operación simple, menos costo de mano de obra y área de cobertura pequeña.

Esta línea tiene dos procesos de soldadura opcionales para que usted elija de acuerdo con el grosor de la placa de acero estructural que se soldará:

Opción A: soldadura de alambre gemelo de arco único de la cual la velocidad de deposición es un 40% más alta que la soldadura de arco sumergido de alambre único de arco único general, es especialmente adecuado para el grosor de acero de estructura del cual el grosor es inferior a 20 mm.

Opción B: soldadura de alambre único de arco único. Es adecuado para un mayor rango de soldadura de espesor de la placa.

Detalles

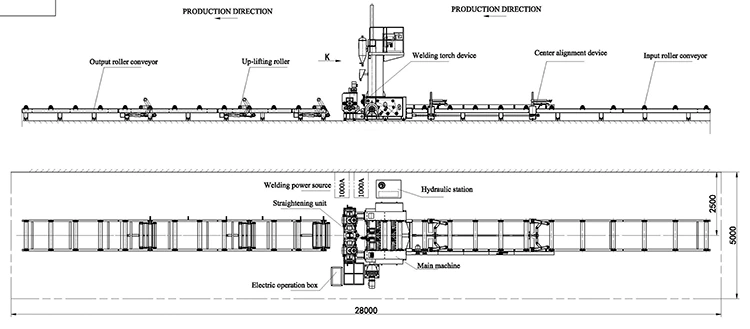

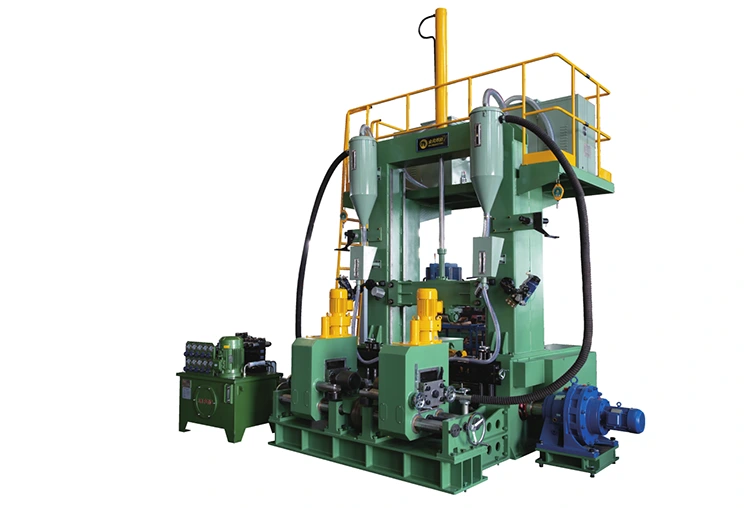

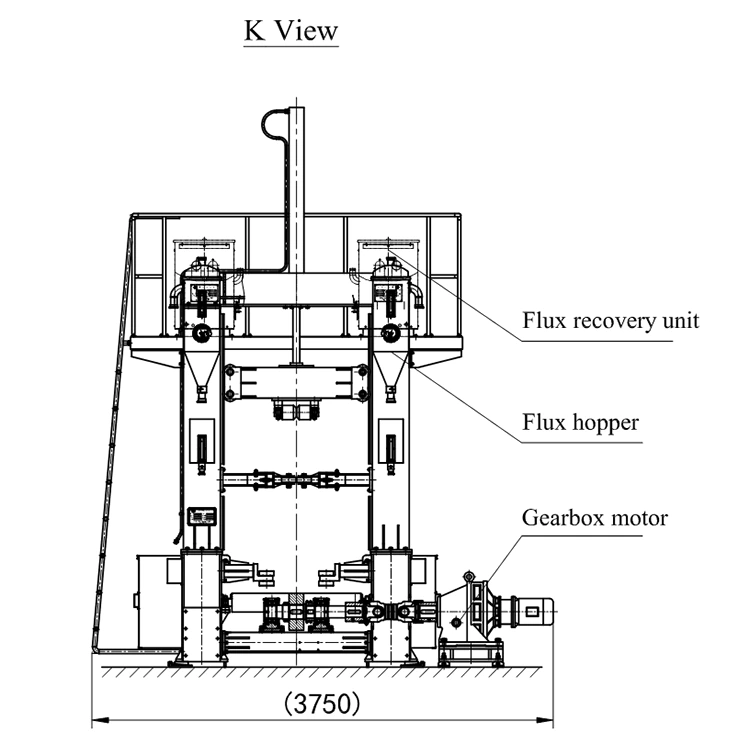

Las líneas estándar de soldadura de haz ZHJ3-In 1 H consisten en una tabla de rodillos de entrada, estación de soldadura y enderezado principales, tabla de recolección de salida. En la estación principal de soldadura y enderezado con unidades de recuperación de flujo instaladas, cabezal de soldadura con antorcha y dispositivos de sujeción para brida y web. La línea estándar también incluye fuentes de energía de soldadura, estación hidráulica y caja de control.

1. StandardZHJ3-In 1 H Líneas de soldadura de haz

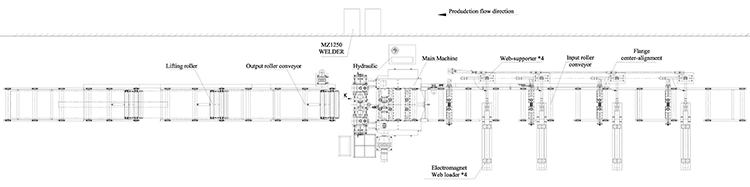

2. Opción 1:

Según las diferentes solicitudes de los clientes, también proporcionamos la configuración para las líneas de soldadura de haz de 1 h theZHJ3-in como las siguientes:

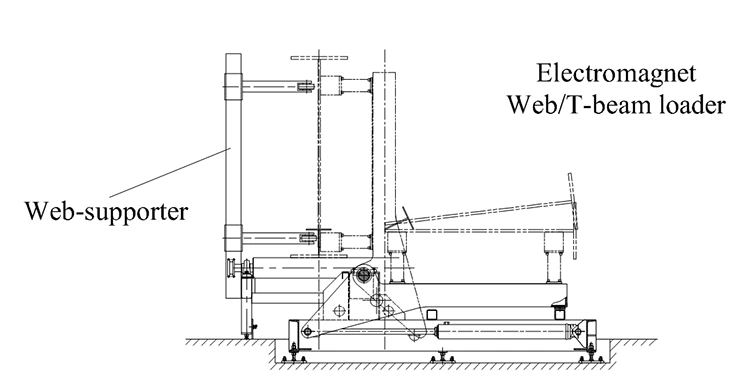

Basado en las líneas estándar de soldadura de haz de 3 en 1 h, agregue un conjunto de cargador de web, que consiste en 4 piezas de brazo de carga magné y 4 piezas de seguidores web. En cada brazo de carga web hay 2 piezas de imán para sostener la placa web de acero.

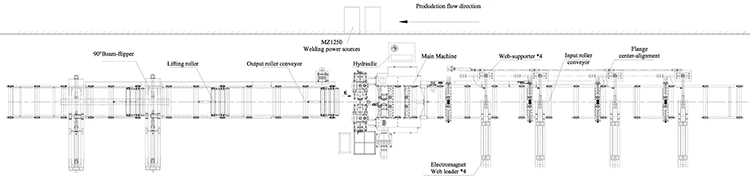

3. Opción 2:

Según las diferentes solicitudes de los clientes, también proporcionamos la configuración para las líneas de soldadura de haz de 1 h theZHJ3-in como las siguientes:

Basado en las líneas estándar de soldadura de haz de 3 en 1 h, agregue un conjunto de cargador de web, que consiste en 4 piezas de brazo de carga magné y 4 piezas de seguidores web. En cada brazo de carga web hay 2 piezas de imán para sostener la placa web de acero.

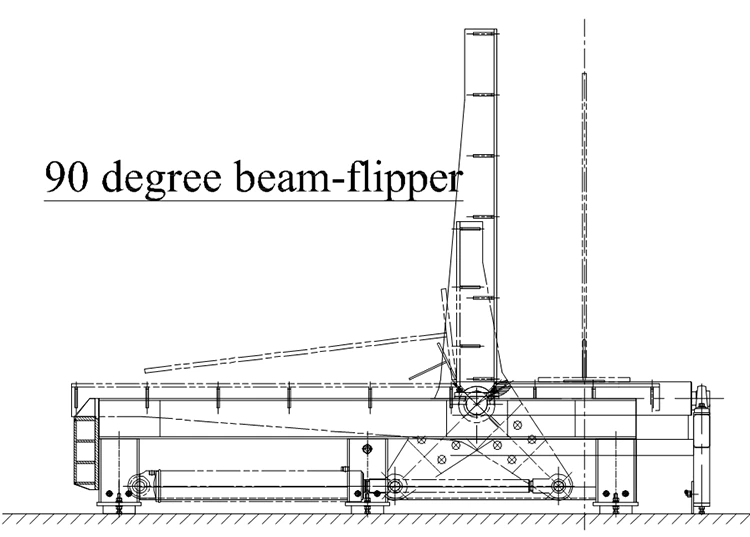

Basado en lo anterior, podemos agregar un conjunto de 90 grados de haz de haz en la tabla de rodillos de salida para volcar el haz soldado en posición horizontal.

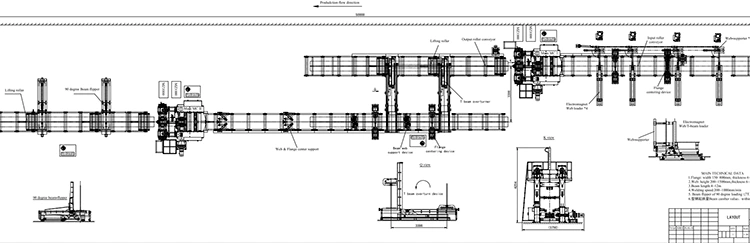

3. Opción 3:

Es posible que algunos clientes necesiten aumentar la salida de producción, necesitan una línea de soldadura para que consta de 2 conjuntos de estación de soldadura. La primera estación de soldadura para soldar 1ra brida y red para formar una viga T, la segunda para soldar el haz T soldadado y la segunda brida para formar una viga H.

3.1 Entonces, según las líneas estándar de soldadura de haz de 3 en 1 h, agregue un conjunto de cargador web, que consiste en 4 PC de brazo de carga magné y 4 piezas de partidario web. En cada brazo de carga web hay 2 piezas de magnet para sostener la placa web de acero.

3.2 Para agregar 1 conjunto de supervador de haz T para girar la viga T en 180 grados y colocar la viga T en la segunda brida en la tabla de rodillos de entrada de la segunda estación de soldadura.

3.3 Para agregar un conjunto de 90 grados de haz de haz en la tabla de rodillos de salida de la estación de soldadura 2 para volcar el haz soldado en posición horizontal.

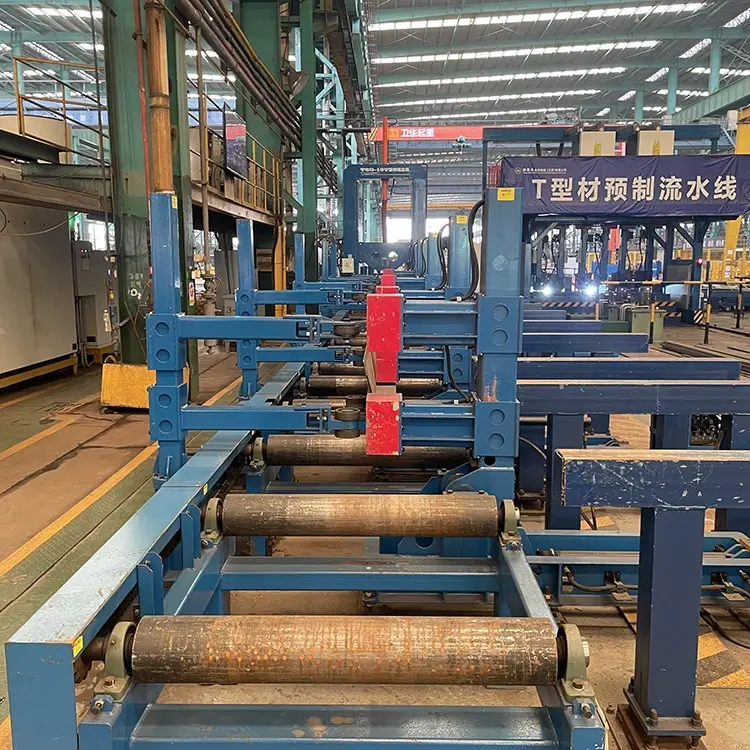

T FLUCHO DE PRODUCCIÓN DE BAJO T.

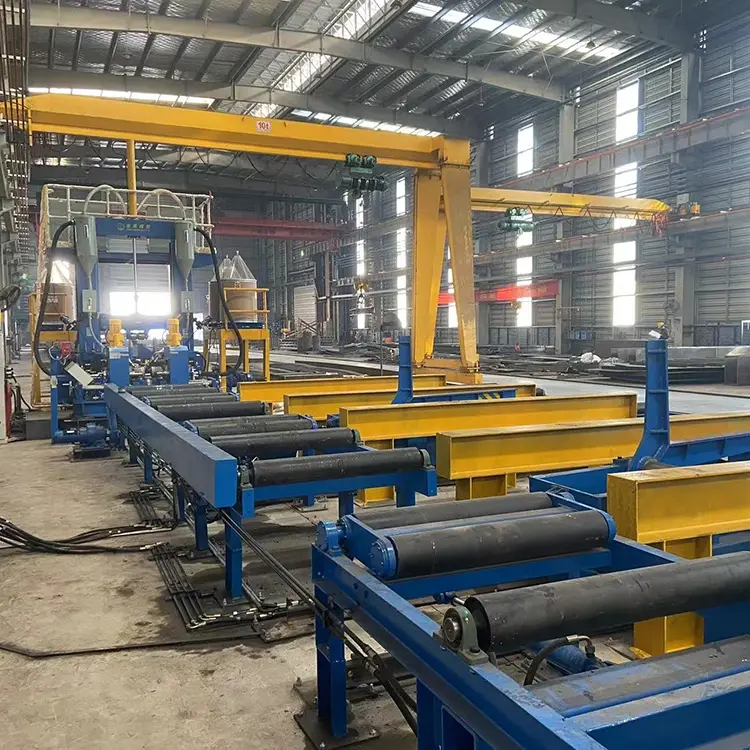

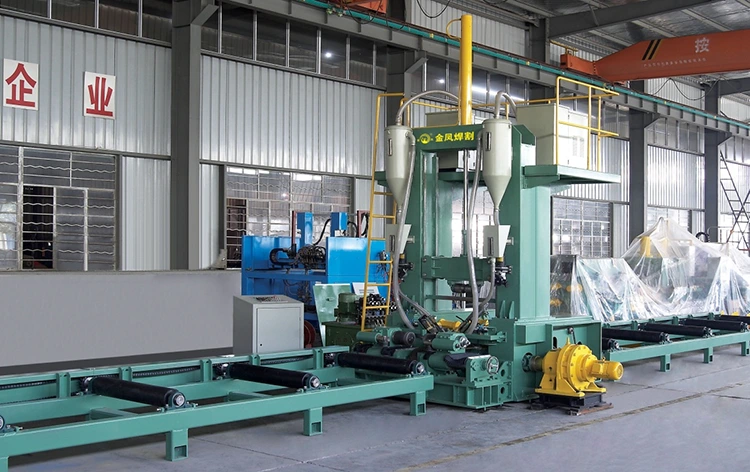

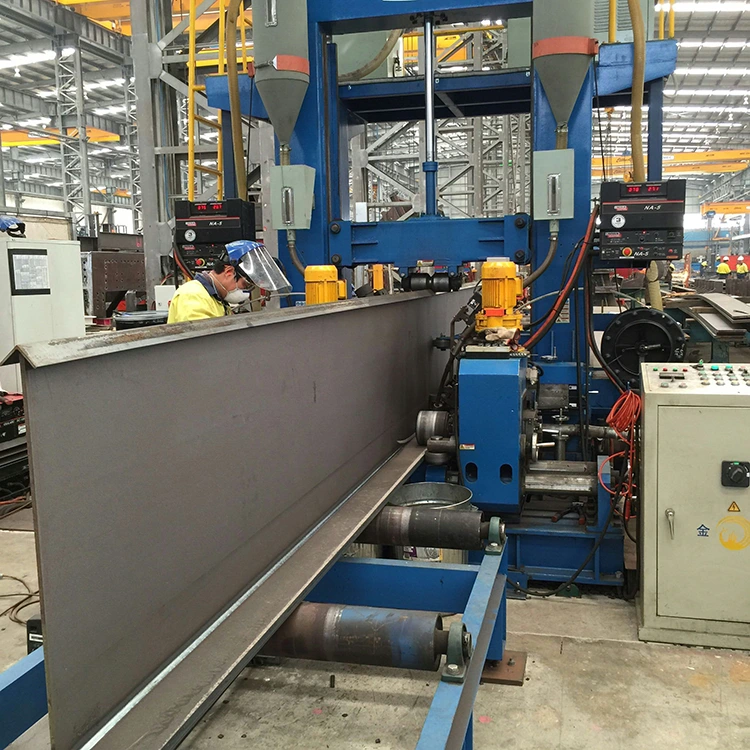

Líneas de soldadura de haz H integradas 3 en 1 instaladas en la fábrica de usuarios
