Línea de corte robotizado de perfiles

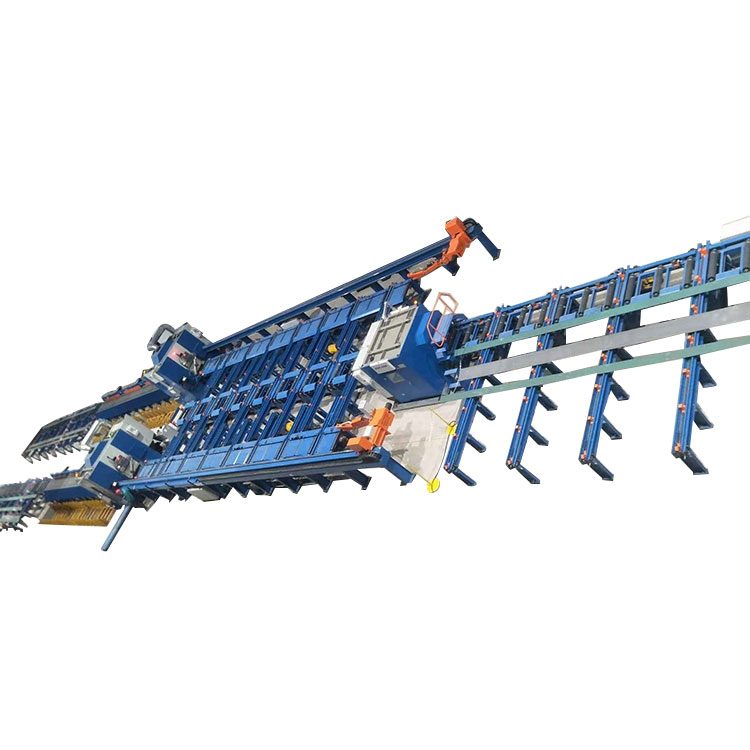

JINFENG® es el fabricante y proveedor profesional de China deLínea de corte robotizado de perfiless con precio asequible. ElLínea de corte robotizado de perfilesLos s son un sistema de corte robótico por plasma de alto rendimiento para ejecutar el corte por plasma en diferentes perfiles de acero de bulbo, tira, ángulos, viga en T, canal, viga en H o viga en I, con un brazo robótico.

PRG 600



Línea de corte robotizado de perfiles



para todos losLínea de corte robotizado de perfilesLas máquinas de corte por plasma y por plasma fabricadas por JINFENG WELDCUT tendrán 2 años de garantía y están equipadas con carga de grúa, limpieza de bordes, marcado por inyección de tinta y admiten todas las interfaces CAD-CAM como opciones. El PRGLínea de corte robotizado de perfiless son la línea de corte por plasma robótica más avanzada para aumentar la productividad de los usuarios finales de diferentes industrias.



Especificaciones



Modelo	Bulbo	Banda	Ángulo	ángulo E	viga en T	Canal	H-haz	Longitud	Peso
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N / A	12000mm	1.5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Admite corte por plasma, marcado por plasma, marcado por inyección de tinta, software CAD-CAM



característica y aplicación

1.El PRGLínea de corte robotizado de perfiless es un equipo de corte de alta automatización integrado con un brazo robótico de seis ejes ABB. Mediante una operación clave por parte de un operador, la línea inicia el procesamiento automático desde la carga de material y la descarga de piezas después del corte por plasma.

2. La línea puede integrarse completamente con el sistema MES y permitir el control remoto a través del visor del equipo para que los ingenieros del fabricante realicen fácilmente el diagnóstico remoto para resolver los problemas a través de Internet sin enviar ingenieros al sitio de trabajo.

3. El sistema CNC proporciona un control total de todo el sistema de línea principal (robot, mesa de rodillos, transportador transversal, carro de medición y pinza, el sistema de marcado) ã

4.Puede leer archivos *.gen creados desde Tribon/AM, archivos DSTV exportados desde el software de diseño TEKLA y otros formatos.

5.EsteLínea de corte robotizado de perfilesLos s son ampliamente utilizados en la construcción naval, astilleros y en alta mar para el corte por plasma de refuerzo para hacer paneles planos, construcción de doble fondo, subensamblajes, mamparos, redes, micropaneles para diferentes embarcaciones/barcos. con PRGLínea de corte robotizado de perfiless, los astilleros o la construcción naval pueden aumentar su producción y reducir las labores.



Detalles

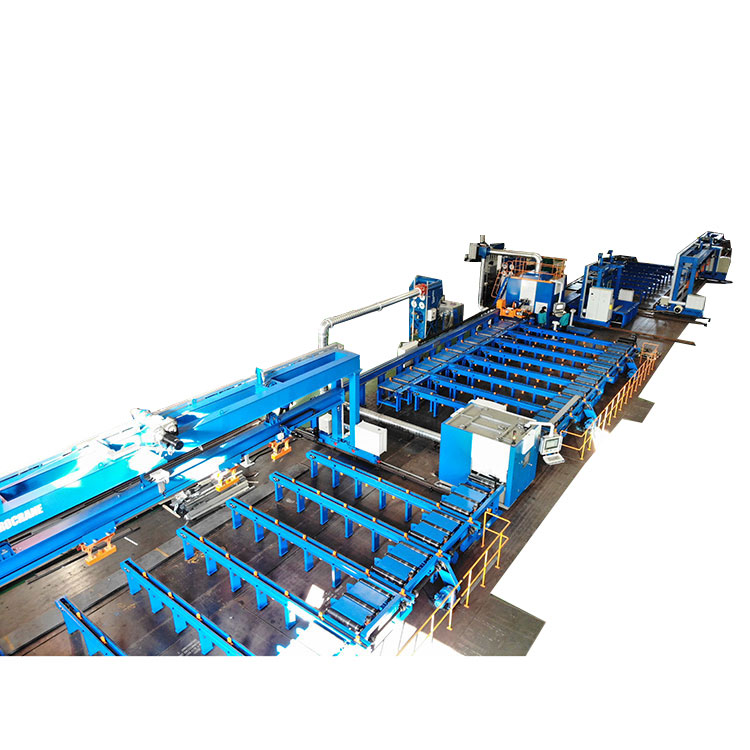

El PRGLínea de corte robotizado de perfilesconsta de:

Grúa de carga de perfiles

Línea de limpieza de bordes:

Transportadores transversales para carga de perfiles

Mesa de rodillos de entrada

Cámara de limpieza con filtro de polvo.

Mesa de rodillos de salida.

Transportador transversal para buffer

Transportador transversal para carga

Carro de medición y pinza

Mesa de rodillos de entrada

dispositivo de marcado de inyección de tinta,

Robot de cámara de corte por plasma con filtro de polvo

Transportador de placas de clasificación de piezas cortas

Mesa de salida de rodillos para pieza larga

Transportador transversal para piezas largas

Grúas de descarga

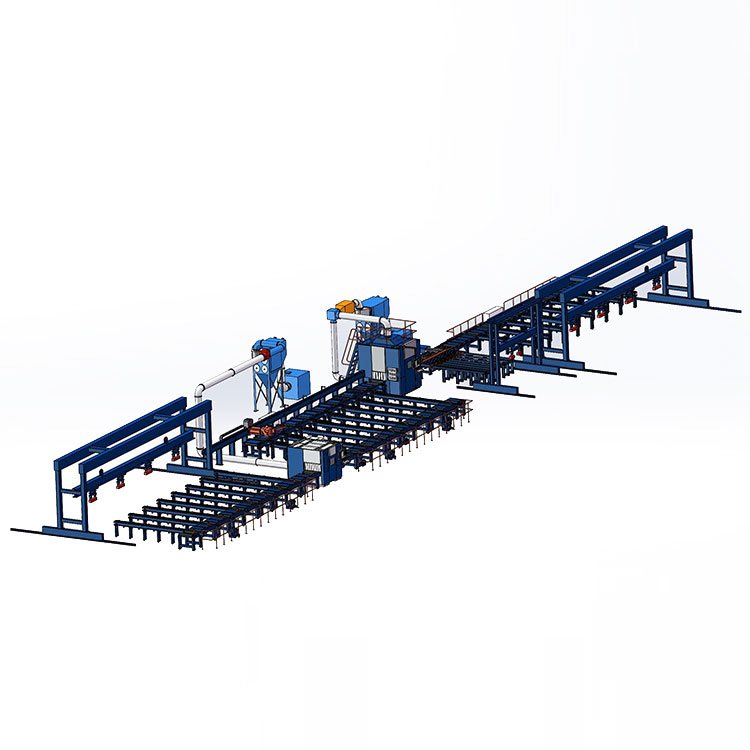

Vista de estructura



Línea de limpieza de bordes



Integrando una línea de limpieza de cantos al PRGLínea de corte robotizado de perfiless, mediante el uso de ruedas de cepillo para eliminar la pintura base del borde de los perfiles donde se soldará, puede aumentar la calidad de la soldadura en el próximo procesamiento.



Carro de medición y pinza



Introducir el perfil en la cámara de corte al mismo tiempo para medir la longitud del perfil alimentado.



marcador de inyección de tinta



Por dispositivo de marcado de inyección de tinta para imprimir letras, números, símbolos y líneas de flexión (líneas inversas)

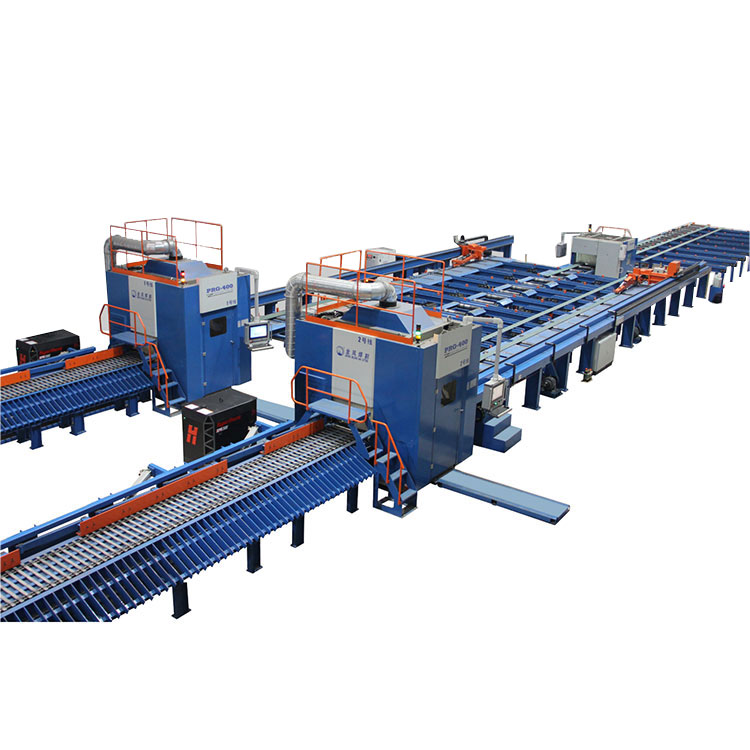

Cámara de corte robotizada



Al instalar un brazo robótico de 6 ejes dentro de la cámara de corte para ejecutar el corte de alta calidad en perfiles.



Al equipar un transportador de placa de banda después de la cámara de corte, el PRGLínea de corte robotizado de perfilesPuede clasificar automáticamente las piezas cortas y generar automáticamente las piezas.
