Línea de corte por plasma de perfiles

JINFENG® es el fabricante y proveedor profesional de China deLínea de corte por plasma de perfiless con precio asequible. ElLínea de corte por plasma de perfiless son líneas de corte de perfil de robot de plasma de alto rendimiento para ejecutar el corte de plasma en diferentes perfiles de acero de bulbo, tira, ángulos, viga en T, canal, viga en H o viga en I con un brazo de robot.

PRG 400



Línea de corte por plasma de perfiless



para todos losLínea de corte por plasma de perfilesLas máquinas de corte por plasma fabricadas por JINFENG WELDCUT tendrán 2 años de garantía y están equipadas con piezas opcionales como mesas de rodillos, transportador transversal, marcado por inyección de tinta, filtro de polvo, sistema de corte por plasma, transportador de placa de banda de salida, inclinadores y admiten todas las interfaces CAD-CAM. El PRGLínea de corte por plasma de perfiless son la línea de corte por plasma robótica más avanzada para aumentar la productividad de los usuarios finales de diferentes industrias.



Especificaciones



Modelo	Bulbo	Banda	Ángulo	ángulo E	viga en T	Canal	H-haz	Longitud	Peso
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N / A	12000mm	1.5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Admite corte por plasma, marcado por plasma, marcado por inyección de tinta, software CAD-CAM



característica y aplicación



1.El PRGLínea de corte por plasma de perfiless es un equipo de corte de alta automatización integrado con un brazo robótico de seis ejes ABB. Mediante una operación clave por parte de un operador, la línea inicia el procesamiento automático desde la carga de material y la descarga de piezas después del corte por plasma.

2. La línea puede integrarse completamente con el sistema MES y permitir el control remoto a través del visor del equipo para que los ingenieros del fabricante realicen fácilmente el diagnóstico remoto para resolver los problemas a través de Internet sin enviar ingenieros al sitio de trabajo.

3. El sistema CNC proporciona un control total de todo el sistema de línea principal (robot, mesa de rodillos, transportador transversal, carro de medición y pinza, el sistema de marcado) ã

4.Puede leer archivos *.gen creados desde Tribon/AM, archivos DSTV exportados desde el software de diseño TEKLA y otros formatos.

5.EsteLínea de corte por plasma de perfilesLos s son ampliamente utilizados en la construcción naval, astilleros y en alta mar para el corte por plasma de refuerzo para hacer paneles planos, construcción de doble fondo, subensamblajes, mamparos, redes, micropaneles para diferentes embarcaciones/barcos. con PRGLínea de corte por plasma de perfiless, los astilleros o la construcción naval pueden aumentar su producción y reducir las labores.



Detalles



El PRG400Línea de corte por plasma de perfilesconsta de:

Volcadores para volcar los perfiles

Transportadores de rodillos como amortiguadores

Transportador transversal para carga

Carro de medición y pinza

Mesa de rodillos de entrada

dispositivo de marcado de inyección de tinta,

Robot de cámara de corte por plasma con filtro de polvo

Transportador de placas de clasificación de piezas cortas

Mesa de salida de rodillos para pieza larga

Transportador transversal para piezas largas

Volteadores para rectificado manual

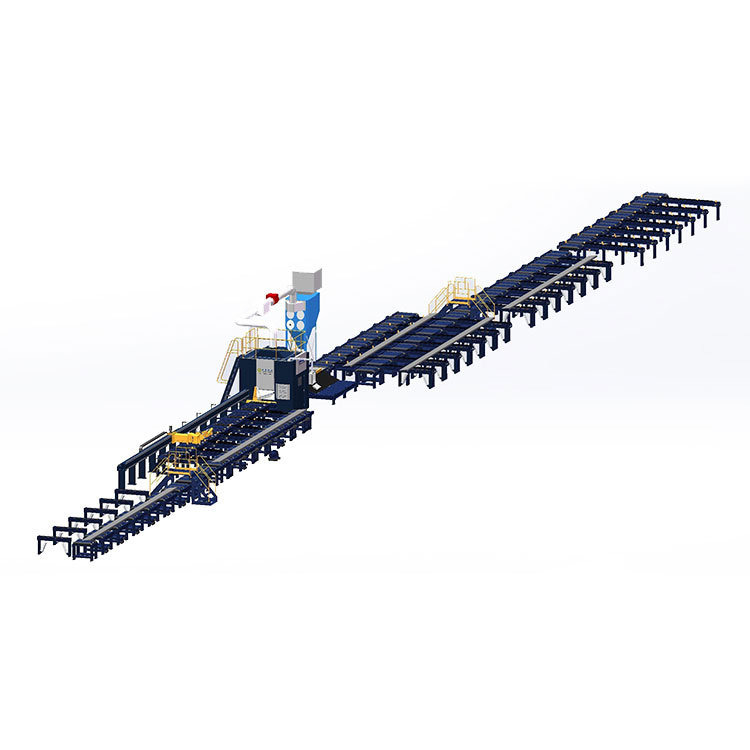

Vista de estructura

Carro de medición y pinza

Introducir el perfil en la cámara de corte al mismo tiempo para medir la longitud del perfil alimentado.



marcador de inyección de tinta

Por dispositivo de marcado de inyección de tinta para imprimir letras, números, símbolos y líneas de flexión (líneas inversas)

Cámara de corte robotizada

Al instalar un brazo robótico de 6 ejes dentro de la cámara de corte para ejecutar el corte de alta calidad en perfiles. Esta es la parte clave de todo el PRG400Línea de corte por plasma de perfiless.



Transportador de placa de banda y mesa de recepción

Al equipar un transportador de placa de banda después de la cámara de corte, el PRG400Línea de corte por plasma de perfilesPuede clasificar automáticamente las piezas cortas y generar automáticamente las piezas. La parte corta es empujada por un empujador a la mesa de recepción para que el operador lleve las partes cortas fácilmente.



Inclinadores

En la máquina de corte por plasma PRG400 Robot hay instalados 3 grupos de volcadores de perfiles. El primer grupo es para voltear las bombillas 180 grados para hacer que la cabeza de la bombilla quede en la parte inferior. Los otros 2 grupos consisten en volcar las piezas para permitir que los operadores realicen un esmerilado manual para eliminar las rebabas en ambos lados de las piezas después del corte.
