Sistemas de fabricación estructural de corte de plasma

Jinfeng® es un fabricante y proveedor profesional de China deSistemas de fabricación estructural de corte de plasmacon precio asequible. ElSistemas de fabricación estructural de corte de plasmason máquinas de afrontamiento de plasma de alto rendimiento para ejecutar el corte de plasma en diferentes perfiles de acero del haz H (haz), tira, ángulos, canal y tubo cuadrado/rectangular con un brazo robot.

PKG500L



Sistemas de fabricación estructural de corte de plasma



Por todo elSistemas de fabricación estructural de corte de plasmay las máquinas de corte de plasma que fabricadas por Jinfeng Weldcut tendrán 2 años de garantía, y que están equipadas con mesas de rodillos, carrito de cruce, filtro de polvo, sistema de corte de plasma y funciones opcionales como dispositivos de marcado de Peen, marcado con láser, agujeros de corte por Laser y apoyan todas las interfaces de CAD-Cam. El PKGSistemas de fabricación estructural de corte de plasmason la línea de corte de plasma robótico más avanzada para aumentar la productividad para los usuarios finales de diferentes industrias.



Presupuesto



Modelo	Haz	Ángulo	Ángulo electrónico	Canal	Tubería sq	Longitud	Peso
						12000 mm	12t
PKG500L	150*120 mm- 1000*500 mm	100*75 mm- 500*150 mm	75*75 mm- 220*220 mm	100*50 mm- 1000*500 mm	150*150 mm- 500*400 mm
Apoya el corte de plasma, el marcado de plasma, el corte con láser, el marcado con láser, el marcado de Peen de DOT, el software CAD-CAM



Característica y aplicación



1.the PKG500LSistemas de fabricación estructural de corte de plasmaes un equipo de corte de alta automatización integrado con un brazo robot de seis exis ABB. Mediante una operación clave por un operador, la línea inicia el procesamiento automático desde la carga del material y la descarga de piezas después del corte de plasma.

2. Un PKG500LSistemas de fabricación estructural de corte de plasmacon un operador puede reemplazar:

Línea de perforación

Sierra de banda

Línea de ángulo

Línea de procesamiento de placa/barra

Máquina de afrontamiento

Máquina de marcado



3. La línea puede ser completamente integración con el sistema MES y permitir el control remoto a través del visor de equipo para que los ingenieros del fabricante realicen fácilmente el diagnóstico remoto para resolver los problemas a través de Internet sin enviar ingenieros al sitio de trabajo.

3. El sistema CNC proporciona control completo de todo el sistema de línea principal (robot, mesa de rodillos, transportador cruzado, carro de medición y pinza, el sistema de marcado)。

4. pueden leer *.Gen archivos creados a partir de Tribon/AM, archivos DSTV exportados desde el software de diseño Tekla y otros formatos.

5. Este PKG500LSistemas de fabricación estructural de corte de plasmase usa ampliamente en la construcción de acero (afrontamiento del haz de plasma para la fabricación de estructuras de edificios, puentes, ferrocarril, remolques, vagones de tren, largueros de escaleras, pasamanos y otros acero secundario), estructura de acero y margen (afrontamiento de haz para sitios superiores, tortillones, estructuras de subsea, estructuras de soporte, estructuras de soporte, bastidores de protección para manifiestas, manifiestas, hojas de hojas de subsiteo, marco de subsiteo, marco de sujetos, estructuras de soporte, estante de protección para los mareos de protección para colonias, manifiestas, hilos de hojas de hojas de subsea, marco de subsiteo, marco de subsiteo, marco de sujeción de sujeción para colaboradores de protección para los monedas de protección de los monedas de los monedas de los monos de los monedas de los monedas de la subsea de los monos de la subsea. estructuras y marcos de soporte), y aplicado en tierra.





Detalles



Este PKG500LSistemas de fabricación estructural de corte de plasmaconsiste en:

Carro

Medición del carrito y la pinza

Tabla de rodillos de entrada

Cámara de corte de plasma robot

Tabla de rodillo de salida

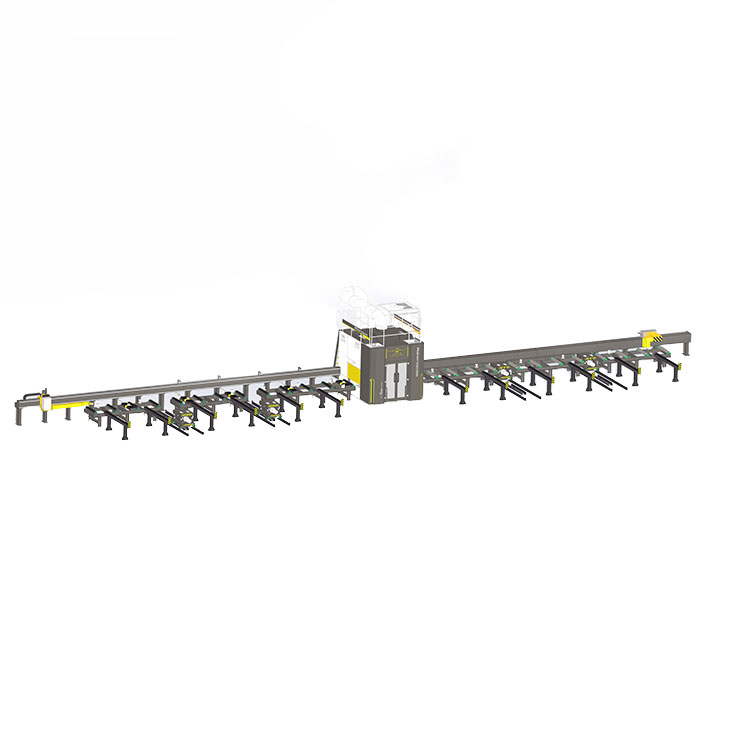

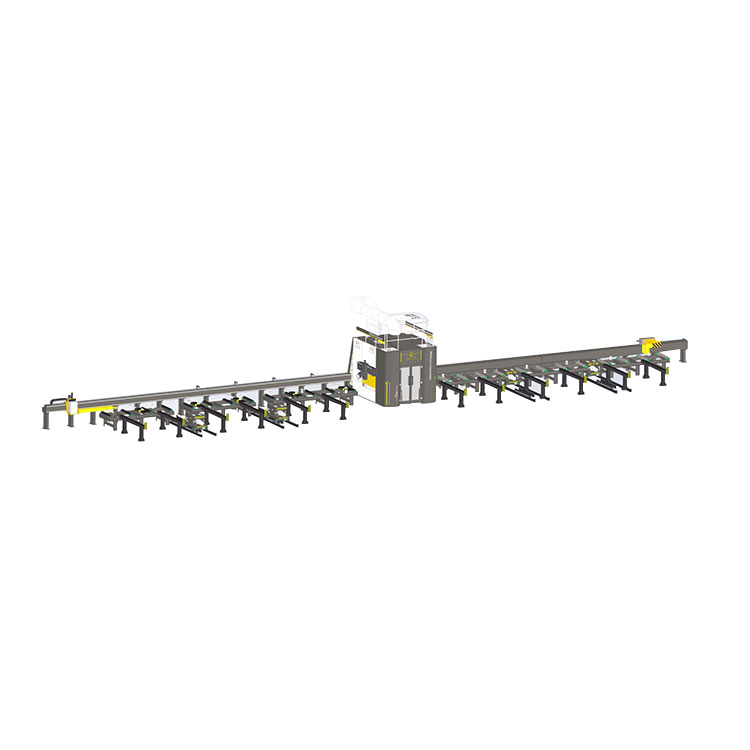

Vista de estructura

Carrito de cruce - Cargando

Integrado un carrito de cruce en la tabla de rodillos de entrada de PKG500LSistemas de fabricación estructural de corte de plasma, las vigas H y otros perfiles se pueden mover al lugar necesario, sin usar la grúa para reducir el riesgo de grúa a 0.

Medición del carrito y la pinza

Alimentar el perfil en la cámara de corte al mismo tiempo para medir la longitud del perfil alimentado.

Dispositivo de marcado de Peen

Proporcionar marcado de trazabilidad permanente del número de pieza.

Cabeza de corte láser

Proporcione los agujeros de corte por láser en la red de h vile H con alta precisión y alta calidad.



Cámara de corte de robot

Instalado un brazo robot de 6 eje interior de la cámara de corte para ejecutar el corte de alta calidad en los perfiles.

Consola de operación

LCD de 19 pulgadas con pantalla táctil.



Tablas de rodillo de entrada/salida

Mediante el funcionamiento de las tablas de rodillos, las máquinas de afrontamiento de haz H logran la alta automatización que se ejecuta para reducir la mano de obra y aumentar la producción.

CARRO CROSS - Descarga

Integrado un carrito de cruce a la tabla de rodillos de salida de PKG500LSistemas de fabricación estructural de corte de plasma, las piezas después del corte se pueden mover al lugar necesario, sin usar la grúa para reducir el riesgo de grúa a 0.
