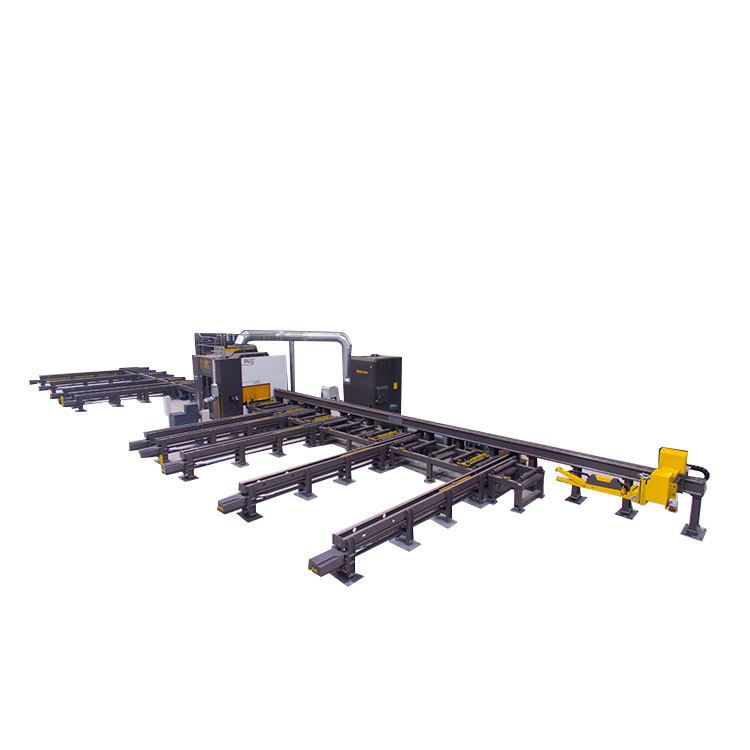

Máquina de corte de robot de haz

JINFENG® es un fabricante y proveedor profesional de China deMáquina de corte de robot de hazs con precio asequible. ElMáquina de corte de robot de hazs son máquinas de corte por plasma de vigas en H de alto rendimiento para ejecutar el corte por plasma en diferentes perfiles de acero de vigas en H (vigas en I), ángulos, canales con un brazo robótico.

PKG500



Máquina de corte de robot de haz



para todos losMáquina de corte de robot de hazLas máquinas de corte por plasma fabricadas por JINFENG WELDCUT tendrán 2 años de garantía y están equipadas con mesas de rodillos, transportador transversal, filtro de polvo, sistema de corte por plasma y funciones opcionales como dispositivo de marcado por micropercusión y compatibilidad con todas las interfaces CAD-CAM. El PKGMáquina de corte de robot de hazs son la línea de corte por plasma robótica más avanzada para aumentar la productividad de los usuarios finales de diferentes industrias.



Especificaciones



Modelo	H-haz	Ángulo	ángulo E	Canal	Longitud	Peso
PKG500
	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000mm	12T
Admite corte por plasma, marcado por plasma, marcado por puntos, software CAD-CAM



característica y aplicación



1.El PRGMáquina de corte de robot de hazs es un equipo de corte de alta automatización integrado con un brazo robótico de seis ejes ABB. Mediante una operación clave por parte de un operador, la línea inicia el procesamiento automático desde la carga de material y la descarga de piezas después del corte por plasma.

2. Un paqueteMáquina de corte de robot de hazs con un operador puede reemplazar:

Línea de perforación de vigas

Sierra de banda

línea de ángulo

Línea de procesamiento de placas/barras

máquina de hacer frente

máquina de marcado



3. La línea puede integrarse completamente con el sistema MES y permitir el control remoto a través del visor del equipo para que los ingenieros del fabricante realicen fácilmente el diagnóstico remoto para resolver los problemas a través de Internet sin enviar ingenieros al sitio de trabajo.

3. El sistema CNC proporciona un control total de todo el sistema de línea principal (robot, mesa de rodillos, transportador transversal, carro de medición y pinza, el sistema de marcado) ã

4.Puede leer archivos *.gen creados desde Tribon/AM, archivos DSTV exportados desde el software de diseño TEKLA y otros formatos.

5. EstoMáquina de corte de robot de hazs es ampliamente utilizado en la construcción de acero (remate de vigas de plasma para la fabricación de estructuras de edificios, puentes, ferrocarriles, remolques, vagones de tren, largueros de escaleras, pasamanos y otros aceros secundarios), estructuras de acero y costa afuera (remate de vigas para sitios superiores, viviendas, estructuras submarinas, marcos submarinos, estructuras de soporte, bastidores de tuberías, marcos de protección para colectores submarinos, remates de vigas en H para patines, estructuras submarinas y marcos de soporte), y se aplica en tierra.





Detalles



este paqueteMáquina de corte de robot de hazconsta de:

Transportadores transversales

Carro de medición y pinza

Dispositivo de marcado por micropercusión

Mesa de rodillos de entrada

Cámara de corte por plasma robótica

Mesa de rodillos de salida

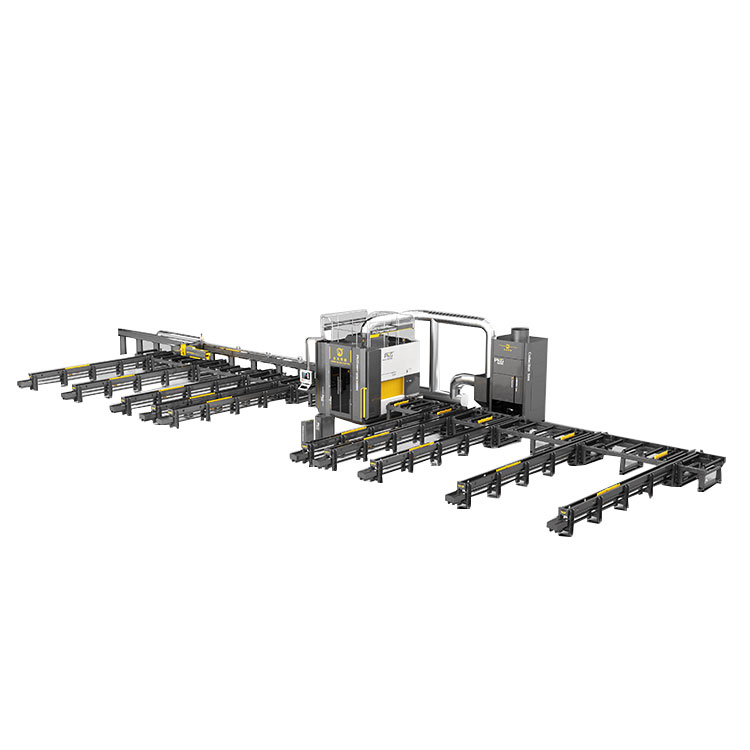

Vista de estructura

Transportador transversal â tipo cadena

Mediante un transportador transversal integrado (tipo cadena) a la mesa de rodillos de entrada de PKGMáquina de corte de robot de hazs, las vigas H y otros perfiles se pueden mover al lugar necesario, sin usar la grúa para reducir el riesgo de grúa a 0.

Carro de medición y pinza

Introducir el perfil en la cámara de corte al mismo tiempo para medir la longitud del perfil alimentado.



Dispositivo de marcado por micropercusión

Proporcione una marca de trazabilidad permanente del número de pieza.

Cámara de corte robotizada

Al instalar un brazo robótico de 6 ejes dentro de la cámara de corte para ejecutar el corte de alta calidad en perfiles con soplete de plasma y cortar agujeros de rata con soplete de oxicorte.



Mesas de rodillos de entrada/salida

Mediante el funcionamiento de las mesas de rodillos, las máquinas para coronar vigas en H logran un funcionamiento de alta automatización para reducir la mano de obra y aumentar la producción.

Transportador transversal â descarga

Mediante un transportador transversal integrado a la mesa de rodillos de salida de PKGMáquina de corte de robot de hazs, las piezas después del corte se pueden mover al lugar necesario, sin usar la grúa para reducir el riesgo de grúa a 0.
