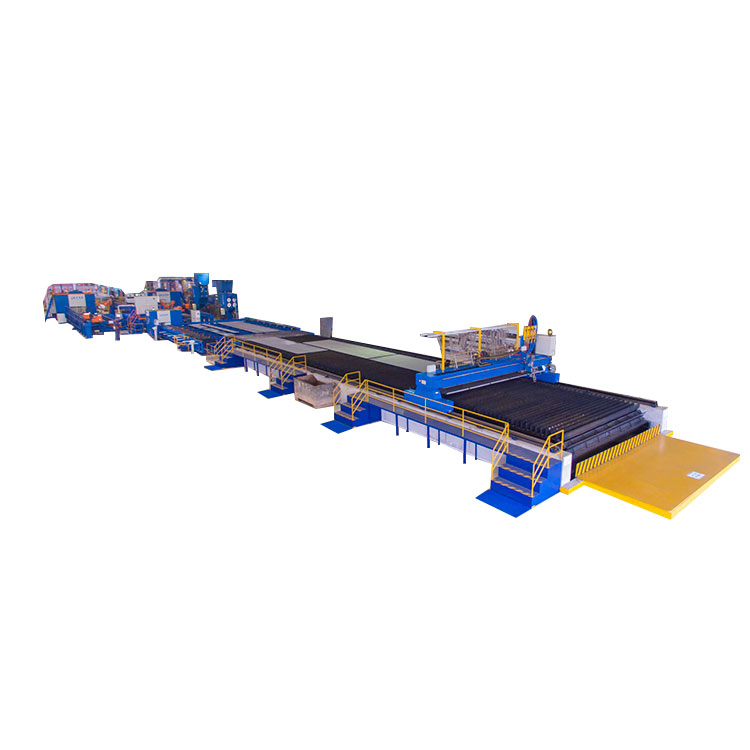

Máquinas robotizadas de corte por plasma

JINFENG® es un fabricante y proveedor profesional de China deMáquinas robotizadas de corte por plasmacon precio asequible. ElMáquinas robotizadas de corte por plasmason líneas de corte automáticas de alto rendimiento para procesar tiras, barras gruesas para astilleros, desde placas de corte de oxicombustible hasta tiras largas, limpieza de bordes, marcado por inyección de tinta, corte por plasma.

PBG400



Máquinas robotizadas de corte por plasma



para todos losMáquinas robotizadas de corte por plasmael fabricado por JINFENG WELDCUT tendrá 2 años de garantía y está equipado con mesas de rodillos, carro transversal, filtro de polvo, sistema de corte por plasma y funciones opcionales como dispositivo de marcado por micropercusión, marcado por inyección de tinta con robot y admite todas las interfaces CAD-CAM. El PBGMáquinas robotizadas de corte por plasmason la línea de corte por plasma robótica más avanzada para aumentar la productividad de los usuarios finales de diferentes industrias.



Especificaciones



Modelo	Banda	Longitud	Peso
		12000mm	1.5T
PBG400	100*5mm â 400*30mm
Admite corte por plasma, marcado por plasma, marcado por chorro de tinta, software CAD-CAM



característica y aplicación



1.El PBGMáquinas robotizadas de corte por plasmason unas líneas de corte de alta automatización integradas con diferentes equipos. Mediante una operación clave por parte de un operador, la línea inicia el procesamiento automático desde la carga de material, el corte de placas con una máquina cortadora de oxicorte de cabezales múltiples, la limpieza de bordes, el marcado por inyección de tinta, el corte por plasma y la descarga de piezas.

2. La línea puede integrarse completamente con el sistema MES y permitir el control remoto a través del visor del equipo para que los ingenieros del fabricante realicen fácilmente el diagnóstico remoto para resolver los problemas a través de Internet sin enviar ingenieros al sitio de trabajo.

3. El sistema CNC proporciona un control total de todo el sistema de línea principal (robot, mesa de rodillos, transportador transversal, carro de medición y pinza, el sistema de marcado) ã

4.Puede leer archivos *.gen creados desde Tribon/AM, archivos DSTV exportados desde el software de diseño TEKLA y otros formatos.

5.ElMáquinas robotizadas de corte por plasmason ampliamente utilizados en la construcción naval, astilleros y en alta mar para el corte por plasma de refuerzo para hacer paneles planos, construcción de doble fondo, subensamblajes, mamparos, redes, micropaneles para diferentes embarcaciones/barcos. Con PBGMáquinas robotizadas de corte por plasma, los astilleros o la construcción naval pueden aumentar su producción y reducir los trabajos.



Detalles

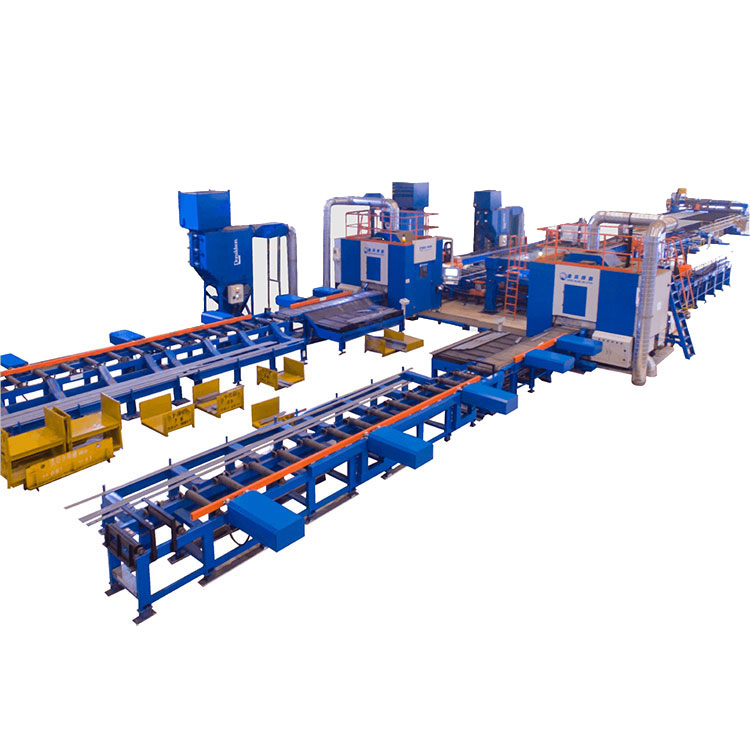

El PBG400Máquinas robotizadas de corte por plasmaconsiste en:

Cortadora de oxicombustible de antorcha múltiple

transportadores de rodillos

Línea de limpieza de bordes

Biseladora de bordes

Transportadores transversales

Marcado de tinta con brazo robótico

Mesa de rodillos de entrada

Robot de cámara de corte por plasma con filtro de polvo

Transportador de placas de clasificación de piezas cortas

Mesa de salida de rodillos para pieza larga

Mesa de recepción para parte larga



Vista de estructura

Cortadora de oxicombustible de antorcha múltiple

La máquina cortadora de oxicombustible está equipada con varios sopletes para el corte longitudinal de la placa de acero en varias tiras largas. La máquina está diseñada en estructura de pórtico e integrada con una mesa rodante para mover la tira larga a la mesa de rodillos pulidores. No hay necesidad de grúa o descarga manual de las tiras largas después del oxicorte.



Línea de limpieza de bordes

Integrando una línea de limpieza de cantos al PBG400Máquinas robotizadas de corte por plasma, mediante el uso de ruedas de cepillo para eliminar la pintura base del borde de los perfiles, mediante el uso de muelas abrasivas para eliminar la escoria y las rebabas del oxicorte de corte de tiras, donde habrá soldadura, puede aumentar la calidad de la soldadura en el próximo procesamiento.



Biseladora de bordes

Integrando una biseladora de cantos a la PBG400Máquinas robotizadas de corte por plasma, mediante el uso de ruedas de presión para presionar los 4 bordes de la barra plana, la tira larga que tiene un borde afilado después del corte térmico para dar forma a los 4 bordes en el borde redondo R2-R3, que tendrá una buena superficie para pintar en el próximo procesamiento.



Robot de marcado por inyección de tinta

Para instalar un cabezal de marcado de inyección de tinta en un brazo robótico. El robot se mueve a lo largo de la barra plana para completar el marcado de tinta en toda la longitud de la barra de acero de tira larga. Después de la impresión de tinta en el perfil, no es necesario que el perfil vuelva al lugar original y luego se mueva a PBG400Máquinas robotizadas de corte por plasmaCámara de corte para corte por plasma.



Cámara de corte robotizada

Al instalar un brazo robótico de 6 ejes dentro de la cámara de corte para ejecutar el corte de alta calidad en perfiles. Esta es la parte clave de todo el PBG400Máquinas robotizadas de corte por plasmaCámara de corte para corte por plasma.

Transportador de placa de banda y mesa de recepción

Al equipar un transportador de placa de banda después de la cámara de corte, el PBG400Máquinas robotizadas de corte por plasmaPuede clasificar automáticamente las piezas cortas y generar automáticamente las piezas. La parte corta es empujada por un empujador a la mesa de recepción para que el operador lleve las partes cortas fácilmente.



Empujador de piezas largas y mesa receptora

Un empujador de piezas largas está integrado en la mesa de rodillos de salida, cuando una pieza larga llega a la mesa de rodillos de salida aquí, el empujador empujará automáticamente la pieza larga para que caiga sobre la mesa receptora.
