Líneas de soldadura de vigas 3 en 1 H

ZHJLíneas de soldadura de vigas 3 en 1 H

JINFENG WELDCUT es un fabricante y proveedor profesional en China deLíneas de soldadura de vigas 3 en 1 Hcon precio asequible. ElLíneas de soldadura de vigas 3 en 1 Hestán integrados con el ensamblaje, soldadura y enderezamiento de bridas después de soldar en una máquina para fabricar vigas en H o en T soldadas. Puede realizar la producción en vigas en H o en T soldadas con alta velocidad y alta precisión, que tienen las características de operación simple, menos espacio ocupado y menos mano de obra.

Para todos losLíneas de soldadura de vigas 3 en 1 HLa fabricada por JINFENG WELDCUT tendrá 12 meses de garantía, que es la máquina de mayor eficiencia para aumentar la productividad de los usuarios finales desde estructuras de acero, puentes y construcción.

Especificaciones

Característica y aplicación

Líneas de soldadura de vigas 3 en 1 Htiene como función combinada de viga H, ensamblaje de viga T, soldadura y enderezamiento de la deformación de la brida después de la soldadura. Por lo tanto, puede realizar con precisión y rapidez la producción de vigas en H y en T. Tiene las siguientes ventajas: operación simple, menor costo de mano de obra y pequeña área de cobertura.

Esta línea cuenta con dos procesos de soldadura opcionales para que usted elija según el espesor de la placa de acero estructural a soldar:

OPCIÓN A: Soldadura de arco simple con alambre gemelo, cuya tasa de deposición es un 40% mayor que la soldadura por arco sumergido de arco simple con alambre único, por lo que es especialmente adecuada para estructuras de acero con un espesor inferior a 20 mm.

OPCIÓN B: Soldadura de un solo hilo con arco único. Es adecuado para una mayor gama de espesores de placa de soldadura.

Detalles

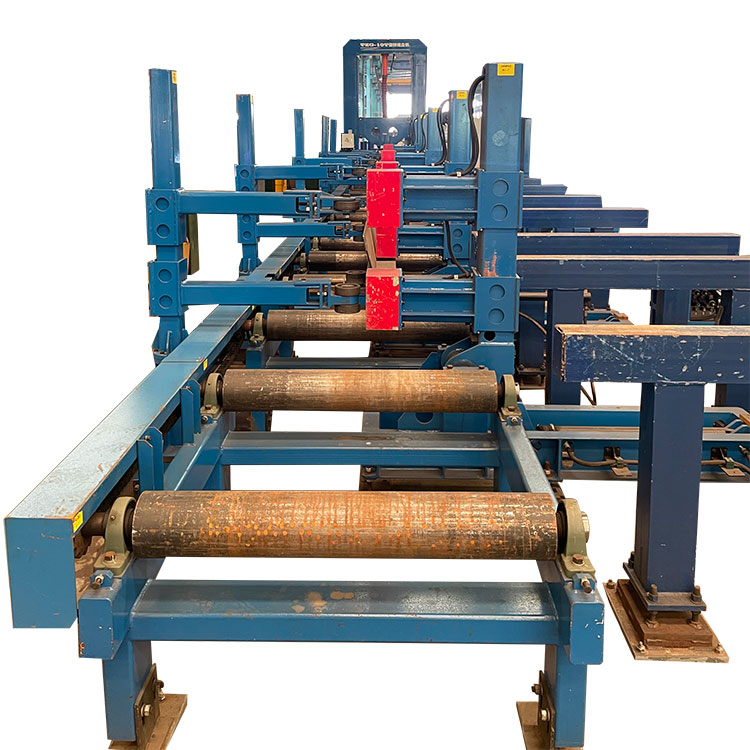

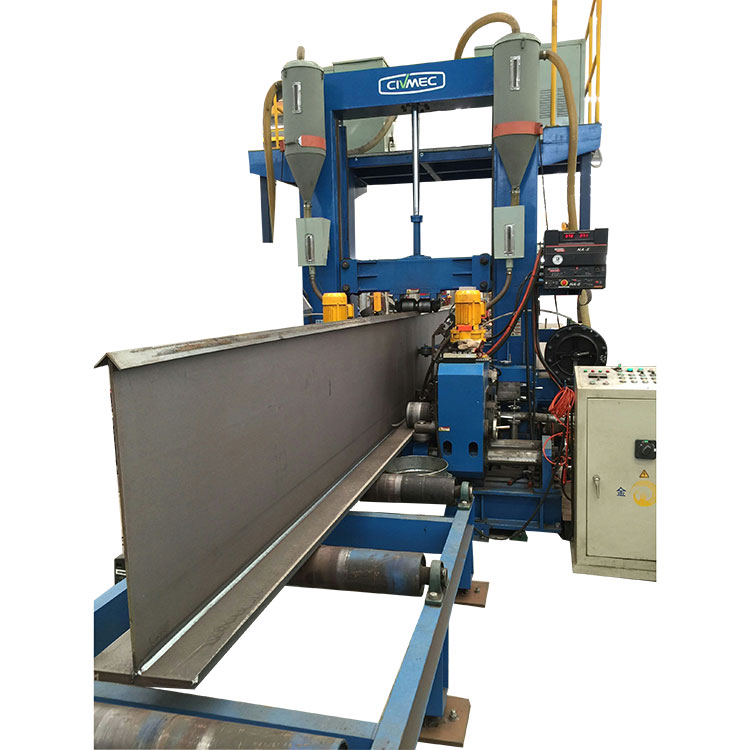

El estándar ZHJLíneas de soldadura de vigas 3 en 1 HConsta de una mesa de rodillos de entrada, estación principal de soldadura y enderezamiento, mesa de rodillos de salida. En la estación principal de soldadura y enderezamiento se instalaron unidades de recuperación de fundente, cabezal de soldadura con soplete y dispositivos de sujeción para brida y alma. La línea estándar también incluye fuentes de energía para soldadura, estación hidráulica y caja de operación de control.

1. Estándar ZHJLíneas de soldadura de vigas 3 en 1 H

2. OPCIÓN 1:

Según las diferentes solicitudes de los clientes, también proporcionamos la configuración para el ZHJ.Líneas de soldadura de vigas 3 en 1 Hcomo el seguiente:

Basado en las líneas de soldadura de vigas en H estándar 3 en 1, se agrega un conjunto de cargador de banda, que consta de 4 piezas de brazo de carga magnético y 4 piezas de soporte de banda. En cada brazo de carga de la red hay 2 imanes para sujetar la placa de la red de acero.

3. OPCIÓN 2:

Según las diferentes solicitudes de los clientes, también proporcionamos la configuración para el ZHJ.Líneas de soldadura de vigas 3 en 1 Hcomo el seguiente:

Basado en las líneas de soldadura de vigas en H estándar 3 en 1, se agrega un conjunto de cargador de banda, que consta de 4 piezas de brazo de carga magnético y 4 piezas de soporte de banda. En cada brazo de carga de la red hay 2 imanes para sujetar la placa de la red de acero.

Con base en lo anterior, podemos agregar un juego de volteadores de viga de 90 grados en la mesa de rodillos de salida para volcar la viga soldada en posición horizontal.

3. OPCIÓN 3:

Es posible que algunos clientes necesiten aumentar la producción; necesitan una línea de soldadura que consta de 2 conjuntos de estaciones de soldadura. La primera estación de soldadura para soldar la primera ala y el alma para formar una viga en T, la segunda para soldar la viga en T soldada y la segunda ala para formar una viga en H.

3.1 Entonces, basándose en las líneas de soldadura de vigas en H estándar 3 en 1, se agrega un conjunto de cargador de banda, que consta de 4 piezas de brazo de carga magnético y 4 piezas de soporte de banda. En cada brazo de carga de la red hay 2 imanes para sujetar la placa de la red de acero.

3.2 Agregar un juego de volteadores de viga de 90 grados en la mesa de rodillos de salida de la primera estación de soldadura para volcar la viga soldada en posición horizontal.

3.3 Agregar un transportador transversal tipo cadena para mover la viga en T en horizontal a la segunda estación de soldadura.

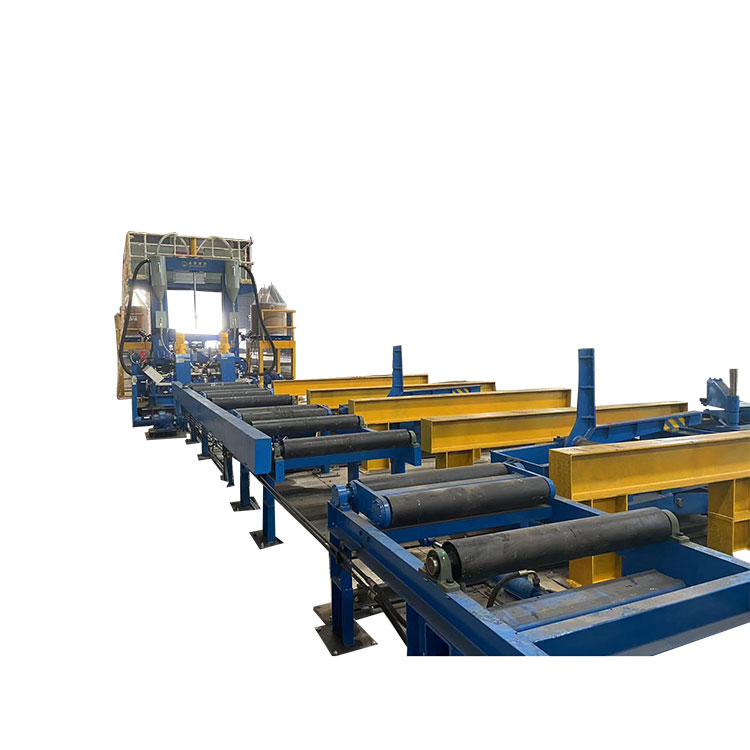

Líneas de soldadura de vigas en H integradas 3 en 1 instaladas en la fábrica de los usuarios
