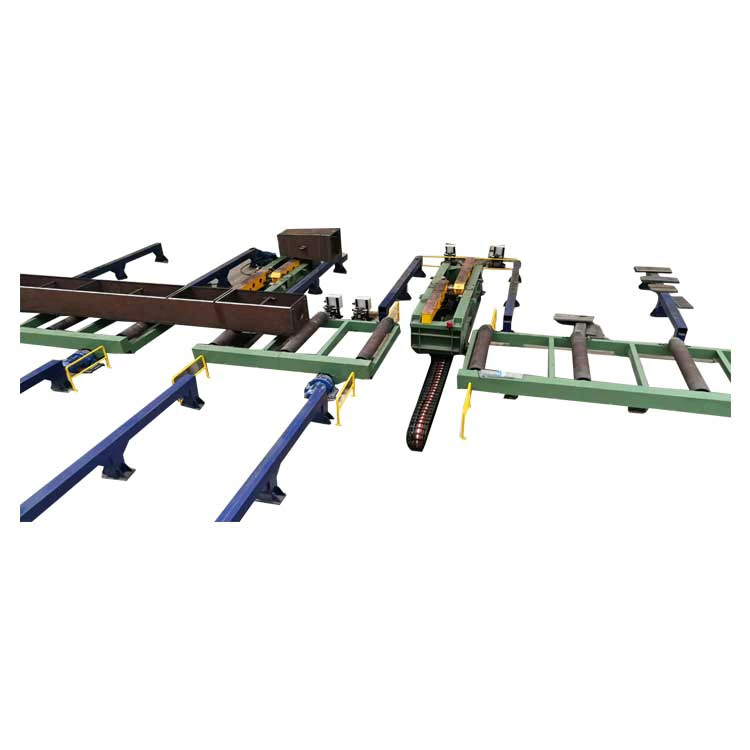

Aletas de haz

Las aletas de haz son equipos de alto rendimiento en la línea para producir haz de caja, que es fabricado por Jinfeng Weldcut, que es el fabricante profesional de China y proveedor de aletas de haz con un precio asequible. Las aletas de haz proporcionan más seguridad y alta eficiencia para mover las vigas y volcar las vigas para la producción de vigas de la caja.
Jinfeng Weldcut proporcionará una garantía de 1 año para las aletas del haz. Los principales elementos eléctricos de las líneas de producción de la viga de caja se seleccionan de la marca mundialmente famosa que traerá más conveniente para que los usuarios encuentren las piezas en locales sin obtener desde China. Las aletas del haz son los equipos más avanzados y de alta eficiencia para aumentar la productividad de los usuarios finales de estructuras de acero, construcción de acero y altos edificios.

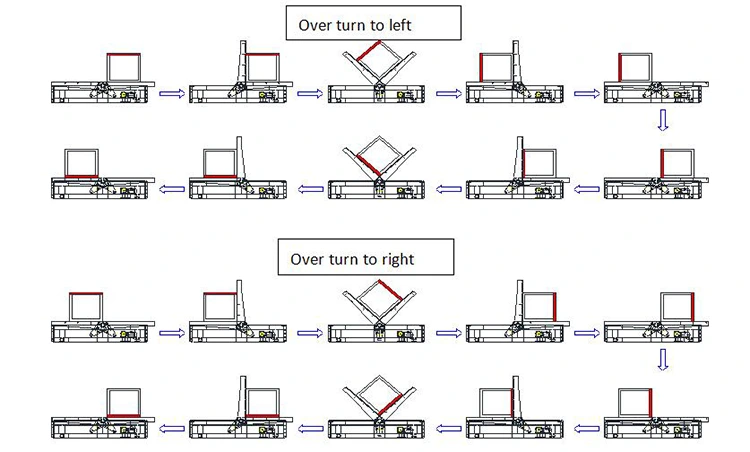

Vista de estructura

Uso de equipos

En cada conjunto se proporcionan dos PC de aletas de haz hidráulicas móviles de 180 °, se utilizan principalmente para girar piezas de trabajo después de soldar en un lado. Cuando trabaje, levante la pieza de trabajo de la mesa del rodillo o el estante de la pieza de trabajo, y el reductor impulsa los dos soportes de volcado para moverse sincrónicamente para mover la pieza de trabajo al lado de la mesa del rodillo o el estante de la pieza de trabajo. Luego, dos cilindros hidráulicos conducen los dos brazos en forma de L para girar sincrónicamente. Después de que la pieza de trabajo se vuelve a volar, se mueve al centro de la mesa del rodillo o en el estante de la pieza de trabajo, y luego la pieza de trabajo se transporta al siguiente proceso o se suelde.

Parámetros técnicos principales

Características de rendimiento

El equipo consiste en una máquina principal, un sistema hidráulico y un sistema de control eléctrico. Un grupo de dos aletas de haz se utilizan para volar simultáneamente y moverse. El proceso de volteo de las dos aletas de haz se controla mediante válvulas de sincronización hidráulica avanzadas para garantizar la rotación sincrónica de cada brazo de volcado durante el proceso de inclinación. Controle manualmente el proceso de rotación de la pieza de trabajo para lograr una rotación de 90 ° de la pieza de trabajo.
3.2 Cada aleta de haz utiliza un conjunto de cilindros de ingeniería hidráulica estándar para empujar el brazo giratorio de tipo "L" para girar, lo que puede voltear la pieza de trabajo. Un reductor de velocidad y una rueda para caminar se organizan en el soporte de rotación, lo que permite que el soporte de rotación tenga una función móvil.
3.3 El equipo debe ser impulsado hidráulicamente y tener las características de resistencia al impacto, volcado estable y baja tasa de falla en comparación con las máquinas de volcado mecánicamente impulsadas. No solo se puede usar para voltear la pieza de trabajo 90 º, sino que también se puede levantar para moverse entre diferentes estaciones. En comparación con las máquinas de rotación de la cadena tradicionales, la estación de trabajo no solo no está cerrada, que facilita el levantamiento y el transporte de la pieza de trabajo dentro y fuera, sino también las dimensiones generales, especialmente las dimensiones de altura, se reducen en gran medida, y la operación es segura y confiable. Un grupo de dos conjuntos de control de enlace, fácil de operar, seguro y confiable.

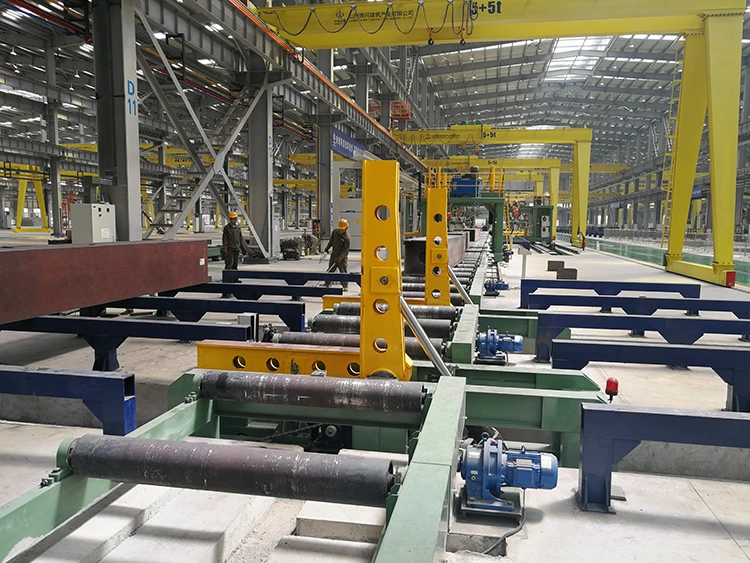

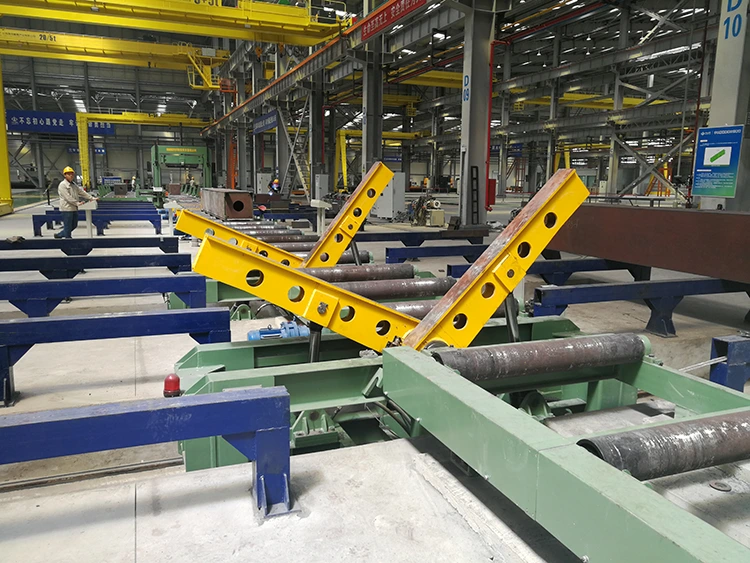

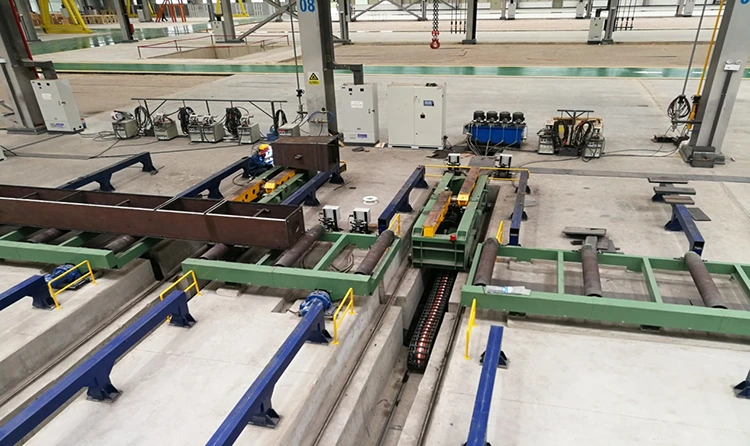

Aletas de haz instaladas en la fábrica de usuarios
