Máquinas de ensamble de columna de caja

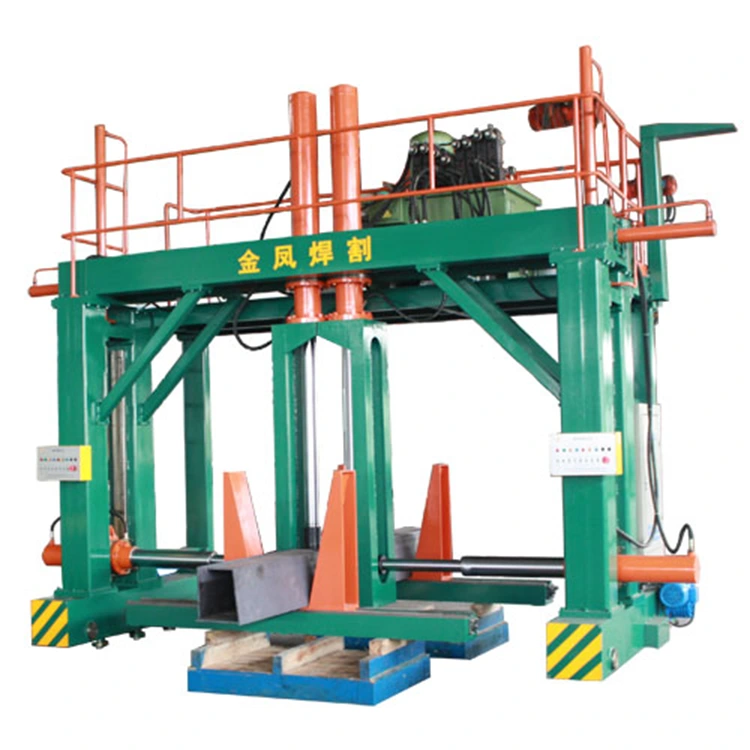

Las máquinas de ensamblaje de columna de caja XXZ15 son equipos de alto rendimiento en la línea para producir la columna de caja, que es fabricada por Jinfeng Weldcut, que es el fabricante profesional de China y proveedor de máquinas de ensamblaje de columna XXZ15 de caja con precio asequible. Las máquinas de ensamblaje de columna de caja XXZ15 proporcionan más seguridad y alta eficiencia para ensamblar las placas en forma de U y forma de caja que se necesitaba para la producción de columnas de caja.

Modelo:XXZ15

Enviar Consulta

Descripción del Producto

Jinfeng Weldcut proporcionará una garantía de 1 año para las máquinas de ensamblaje de columna de caja XXZ15. Los principales elementos eléctricos de las líneas de producción de la columna de caja se seleccionan de la marca mundialmente famosa que traerá más conveniente para que los usuarios encuentren las piezas en locales sin llegar desde larga distancia desde China. Las máquinas de ensamblaje de la columna de caja XXZ15 son los equipos más avanzados y de alta eficiencia para aumentar la productividad de los usuarios finales de las estructuras de acero, la construcción de acero y la construcción alta.

Presupuesto

1	Ancho de columna de caja	□ 300 ～ □ 1500 mm
2	Altura de la columna de caja	□ 300 ～ □ 1500 mm
3	Longitud de la columna de la caja	6000 ～ 15000 mm
4	Longitud del riel	19000 mm
5	Tramo de riel	2500 mm
6	Velocidad de movimiento de la máquina principal	0.5 ~ le
7	Presión de trabajo del sistema hidráulico	12 MPA
8	Presión máxima del cilindro lateral	15T × 2
9	Presión máxima del cilindro superior	21T × 2
10	Modo de conducción	Unidad de frecuencia variable de doble cara

Característica y aplicación

XXZ15 Las máquinas de ensamblaje de columna de caja tienen las siguientes ventajas:

La columna de la caja (columna) está compuesta de un haz en forma de "U" y una placa de cubierta que se ha soldado y formado manchas. Durante el ensamblaje, la pieza de trabajo es estacionaria, la máquina principal se mueve en secciones y el modo de ensamblaje de sujeción se coloca según sea necesario.

Primero, levante la mancha "en forma de U" soldada a la mesa de rodillos de transmisión de la máquina de ensamblaje o transporte a esta estación desde la estación de ensamblaje anterior "en forma de U". Luego, levante la placa de cubierta superior en la "forma de U" de acuerdo con los requisitos de dibujo y úsela como un dispositivo de presión del lado de host y un dispositivo de presión superior. Presione y solda la placa de cubierta superior para completar el conjunto de toda la pieza de trabajo. El ensamblaje de segmentos de una pieza de trabajo de longitud se logra mediante la posición móvil de la máquina host. La pieza de trabajo ensamblada se envía al siguiente proceso mediante la tabla de rodillos de transmisión para su posterior procesamiento.

(El usuario suministra las máquinas de soldadura Mig MIG manuales de CO2. Las máquinas de soldadura manual no están en el rango de suministro del vendedor/proveedor)

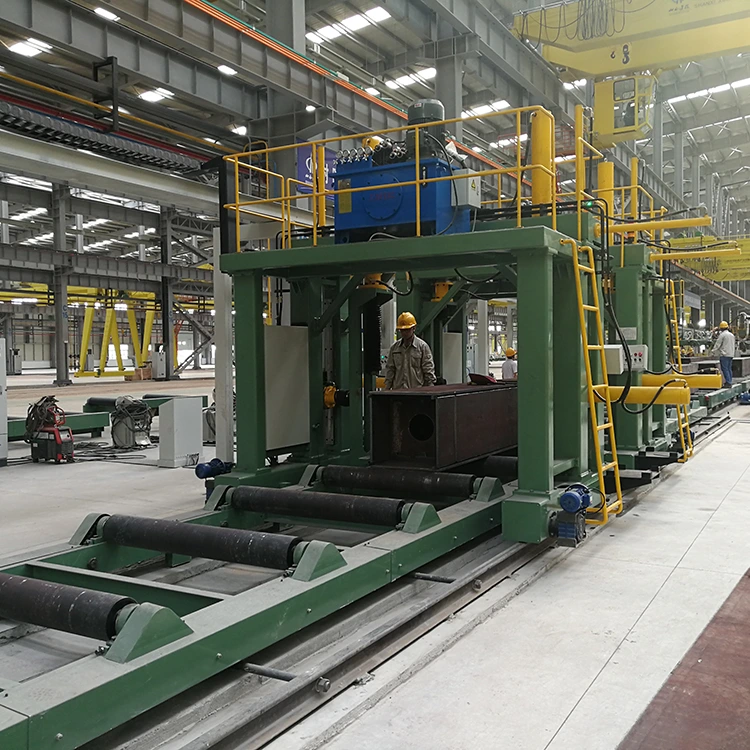

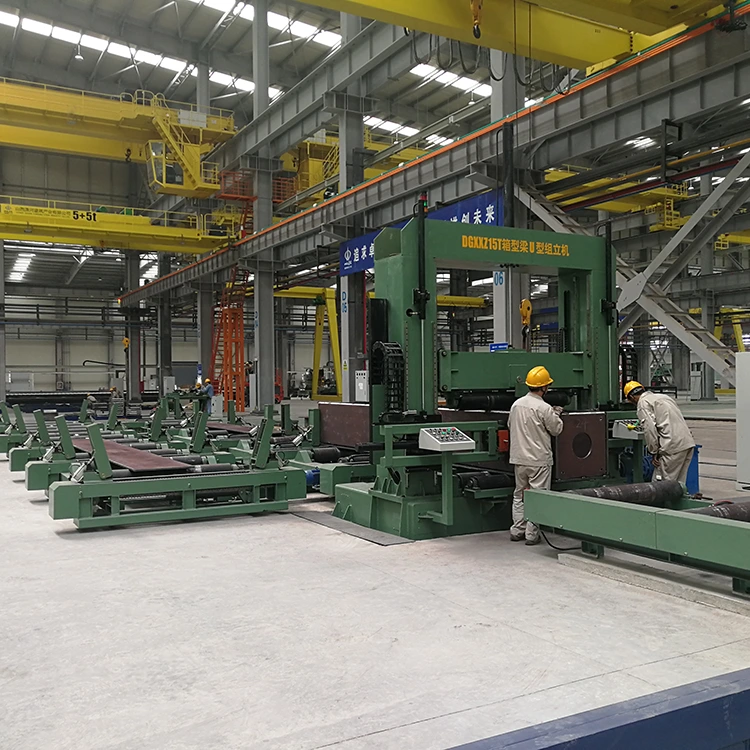

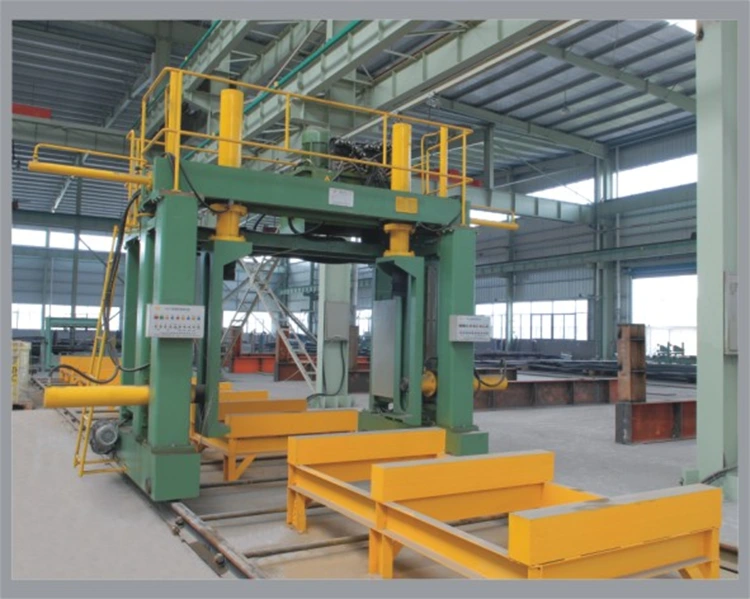

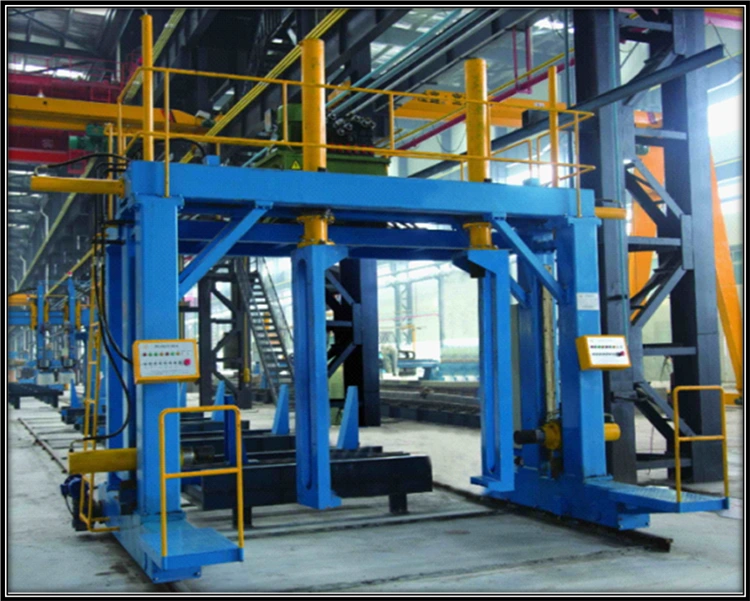

Máquinas de montaje de haz de caja instaladas en la fábrica de usuarios

¿Cómo producir una columna de caja de soldadura de la placa de acero?

El siguiente es el diagrama de flujo de producción para la producción de las placas hasta el haz H y la inspección final.

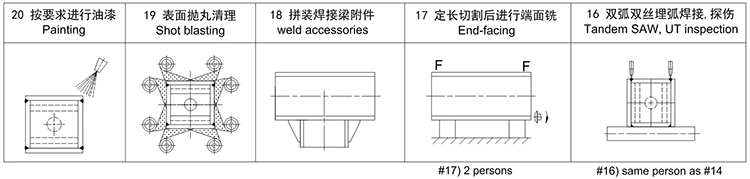

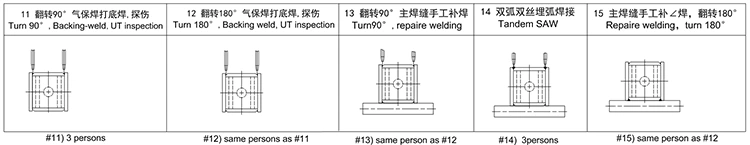

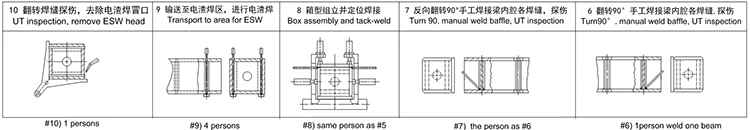

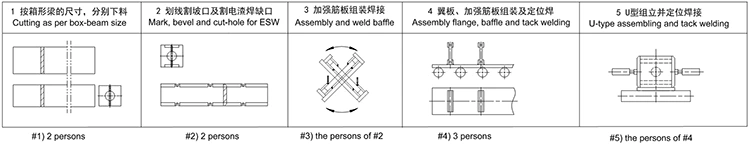

Diagrama de flujo de producción
