Máquinas de fresador de cara final de columna de caja

Jinfeng Weldcut proporcionará una garantía de 1 año para las máquinas de fresado de cara final de la columna de caja. Los principales elementos eléctricos de las líneas de producción de la viga de caja se seleccionan de la marca mundialmente famosa que traerá más conveniente para que los usuarios encuentren las piezas en locales sin obtener desde China. Las fresadoras de cara final de la columna de caja son los equipos más avanzados y de alta eficiencia para aumentar la productividad de los usuarios finales de las estructuras de acero, la construcción de acero y la construcción alta.

Vista de estructura

Máquina de fresado de cara de extremo único sin trabajar con mesa de rodillo y carros de cruce.

Presupuesto

1	Ancho máximo de fresado	2000 mm
2	Altura máxima de molienda	1500 mm
3	Potencia del motor de cabeza de fresado	7.5 kW
4	Velocidad de rotación del husillo del cabezal de fresado (transmisión de cambio manual)	110-630 r/min
5	Diámetro máximo de la cabeza del cortador de la cabeza de la molienda	Φ250 mm
6	Diámetro exterior del extremo del huso de la cabeza de la molienda	Φ128.57 mm
7	Número de extremo del huso de cabeza de fresado	ISO 50
8	Caño interno del huso de cabeza de fresado	7:24
9	Cantidad de expansión y contracción del huso de cabeza de fresado	100 mm
10	Potencia del motor de alimentación horizontal	2.9 kW
11	Potencia del motor de alimentación de elevación	1.8 kW
12	Power of Workbench Pump STATION	4 kW
13	Levantamiento y bajada de la cabeza de fresado	Regulación de velocidad sin pasos
14	Alimentación de diapositivas horizontal	Regulación de velocidad sin pasos
15	Presión del sistema hidráulico	10 MPa

Característica y aplicación

Las máquinas de fresador de cara final de la columna de caja es un excelente producto lanzado por Jinfeng Welding and Cutting Company para la industria de la estructura de acero. Es una máquina de fresado especialmente diseñada para fresar en la cara final de vigas de caja (columnas de caja) y haz H. A lo largo de los años, después de la optimización y la mejora continua, el rendimiento se ha vuelto más perfecto, lo que es bienvenido por los clientes en el hogar y en el extranjero, y la cobertura del mercado es relativamente alta. El dispositivo tiene las siguientes ventajas:

1.1 Machine Bed-Frame, la columna se fabrican con acero pesado en una sola pieza, que tiene alta resistencia, buena resistencia al impactante.

1.2 Cabezal de fresado de energía grande, que tiene una velocidad rápida de molienda con alta eficiencia.

1.3el marco de la cama es cubierta con escudo de protección de metal, buena resistencia y alto rendimiento.

Operación simple y conveniente, trabajo confiable, estructura simple, fácil mantenimiento.

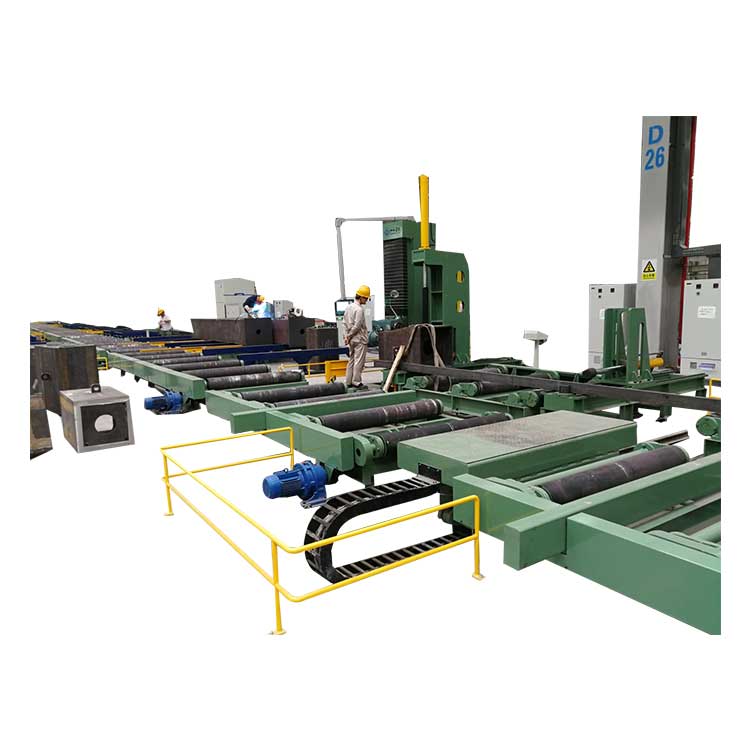

Máquinas de fresado de cara final de columna de caja instaladas en la fábrica de usuarios

¿Cómo producir una viga de caja soldada de la placa de acero?

El siguiente es el diagrama de flujo de producción para la producción de las placas hasta el haz H y la inspección final.

Diagrama de flujo de producción
