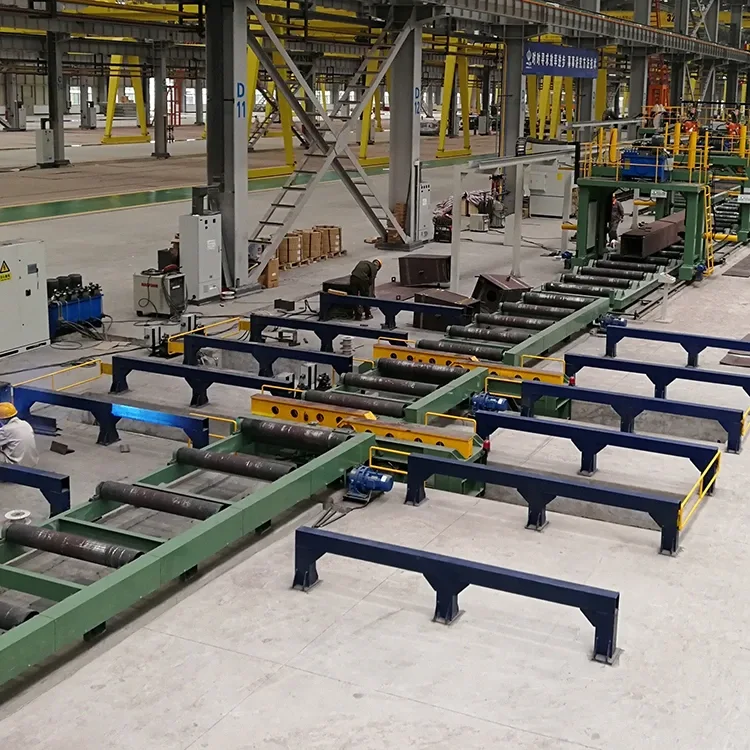

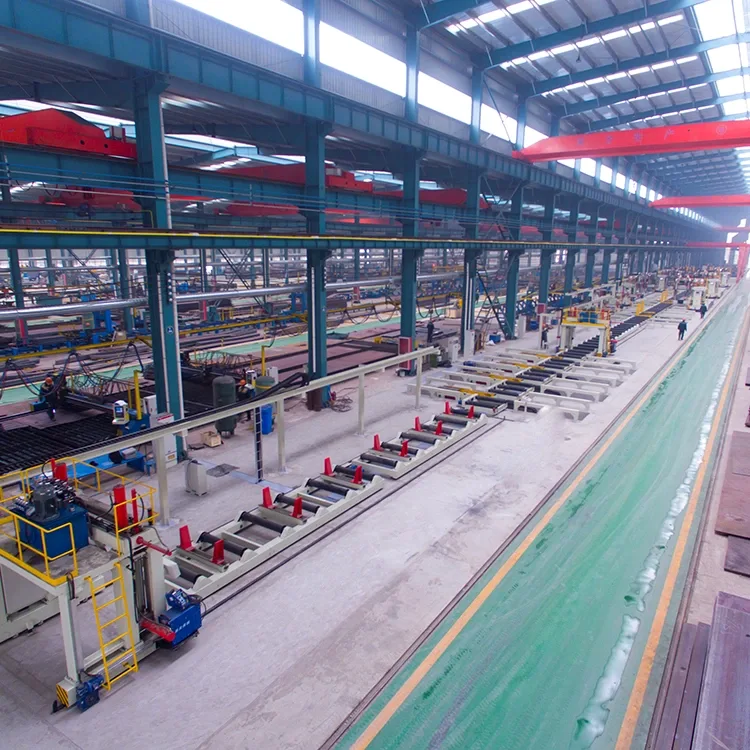

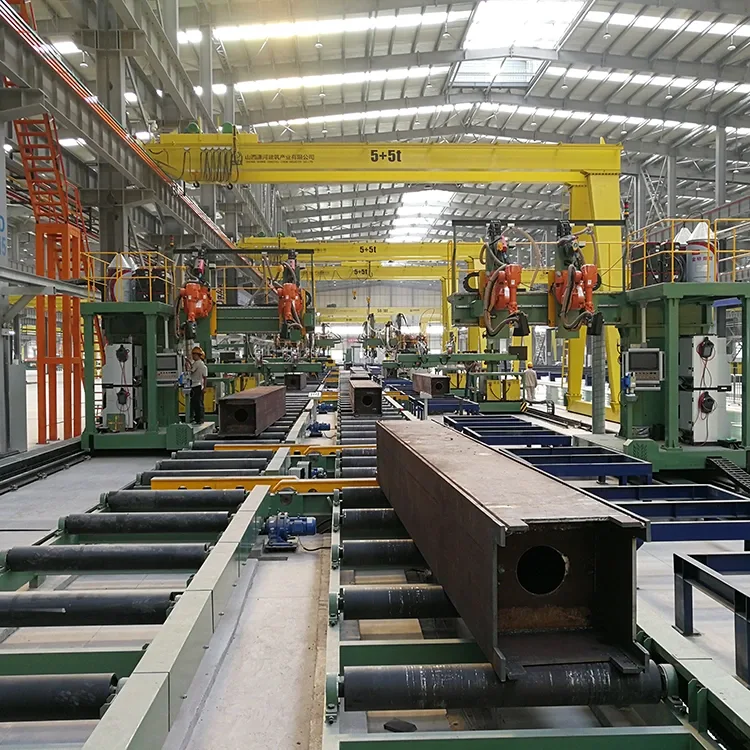

Líneas de soldadura de columna de caja

Jinfeng Weldcut proporcionará una garantía de 1 año para las líneas de soldadura de la columna de la caja. Los principales elementos eléctricos de las producciones de la columna de la caja se seleccionan de la marca mundialmente famosa que traerá más conveniente para que los usuarios encuentren las piezas en locales sin llegar desde larga distancia desde China. Las líneas de soldadura de columna Automaticbox X15 son las líneas de producción de automatización más avanzadas y de alta automatización para aumentar la productividad de los usuarios finales de diferentes industrias.

Presupuesto

Característica y aplicación

1. Las líneas de soldadura de columna de caja X15 son líneas de producción de alta automatización para producir las columnas de las columnas de caja soldada con trabajadores menores y grúas menores.

2. La línea puede ser completamente integración con el sistema MES y completar la comunicación en tiempo real entre la computadora superior y el sistema de control, completar la recopilación de datos del equipo, cargar todos los datos recopilados en el sistema MES de fábrica (o el sistema de control centralizado superior) y garantizar la puntualidad y efectividad de la transmisión de información.

3. El diseño y la protección deben cumplir con los requisitos de los estándares nacionales relevantes y la protección del medio ambiente; La seguridad de los equipos y los dispositivos de protección deben cumplir con los estándares industriales relevantes;

4. Estas líneas de soldadura de columna de la caja son ampliamente utilizadas en construcción de acero y estructuras de acero, para columnas de columnas de caja de soldadura para construcción de acero, construcción de alto nivel y estructuras de acero, o puentes, etc.

5. El diseño flexible del equipo de soldadura permite admitir cualquier marca de las fuentes de energía de soldadura.

6. CE, ECA certificados están disponibles.

7. Esta línea proporciona la producción desde un haz de servicio ligero hasta un haz de servicio muy pesado con un gran grosor sin cambiar ninguna herramienta o equipo.

8. Desde el ensamblaje hasta el extremo, todo el procesamiento no es necesario que ninguna grúa, excepto la carga al principio y la descarga al final, lo que reduce en gran medida el riesgo de usar grúas.

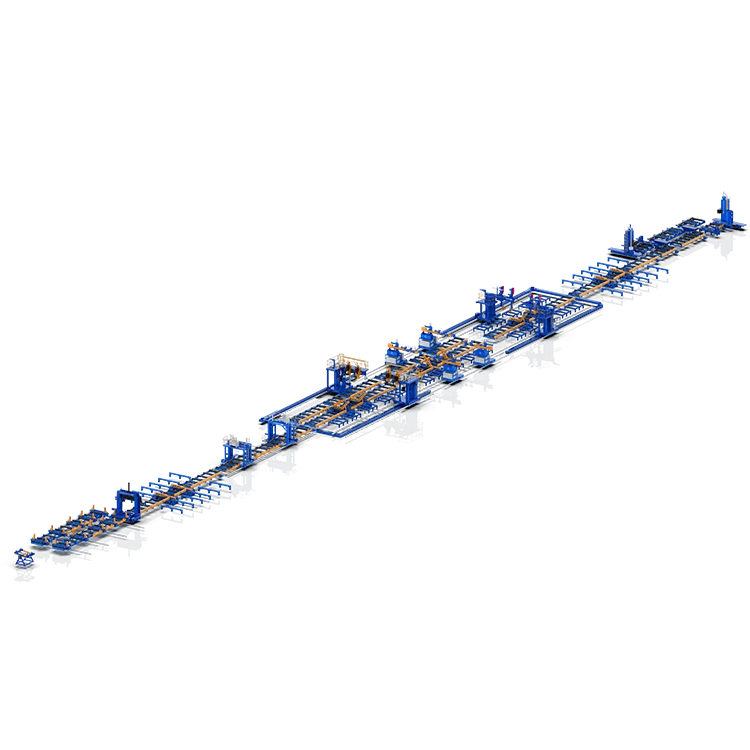

La lista de máquinas y equipos para establecer una línea de producción completa para producir viga de caja soldada:

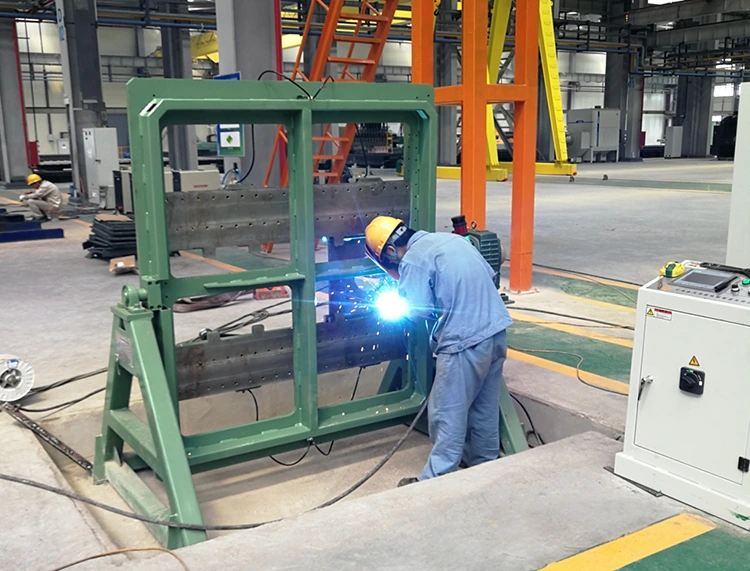

1- Máquina de ensamblaje de deflectación

Esta máquina es un equipo especial para el ensamblaje y la soldadura de posicionamiento de la placa de costilla de refuerzo en la cavidad interna de la columna de la caja. Es el producto preferido para las empresas de estructura de acero que producen la pieza de trabajo de la columna de la caja para reducir la intensidad de la mano de obra y mejorar la eficiencia laboral.

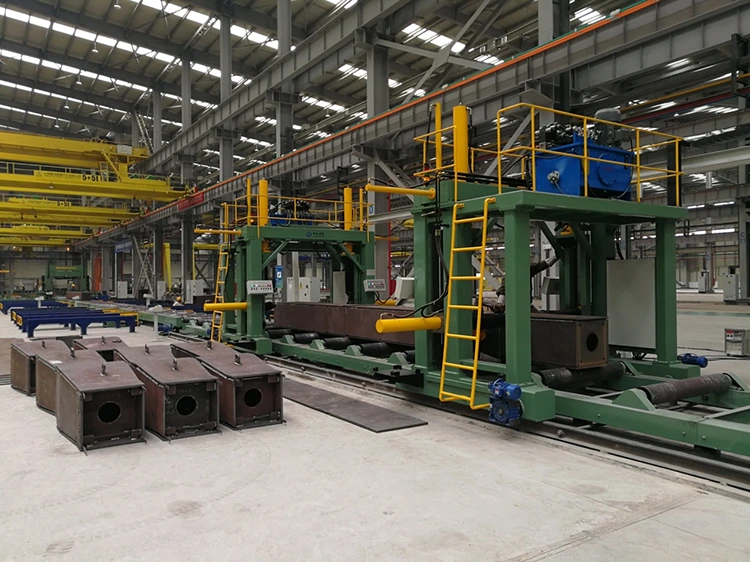

Máquina de ensambla de columna de 2 cajas

La máquina de ensamblaje de la columna de la caja es el equipo clave para la producción de la columna de la caja (columna), que completa principalmente el ensamblaje de la pieza de trabajo de la columna de la caja (columna). Esta máquina es uno de los equipos necesarios para las empresas de estructura de acero para producir vigas de caja.

Una máquina para el tipo de ensamblaje de tipo u.

Una máquina es para el ensamblaje de tipo de caja.

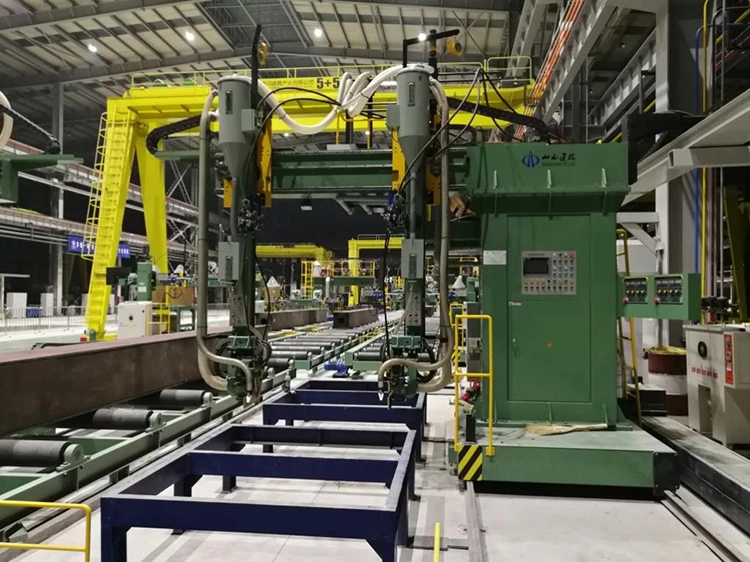

3- Máquina de soldadura de electro-slag

La máquina de soldadura de electroestroslag de voladizo XZHB15 es un excelente producto lanzado por Jinfeng Welding and Cutting Company para la industria de la estructura de acero. Es un equipo especial de soldadura especialmente diseñado para la columna de caja de soldadura. Para garantizar suficiente rigidez y resistencia a la torsión durante la fabricación de la columna de la caja, los deflectores (es decir, las placas más rígidas) generalmente están soldadas en el interior de la columna de la caja. Esta máquina es un equipo especial para soldar las soldaduras entre la placa externa de la columna de la caja y los deflectores internos.

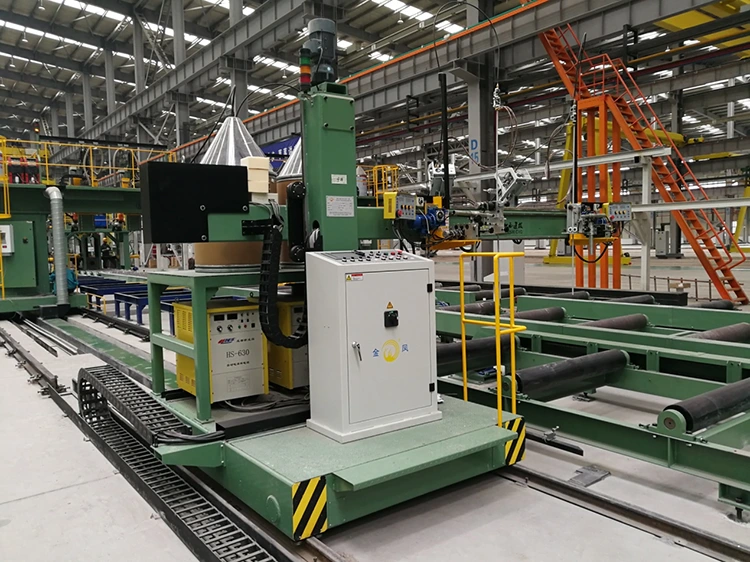

4- Máquina de soldadura posterior de CO2/MAG

La máquina de soldadura blindada por gas en la columna de la serie XQHB15L es un equipo de soldadura especial diseñado especialmente para el respaldo de la soldadura de la columna de la caja (columna) y la soldadura de relleno después del respaldo, que es lanzado por nuestra compañía en función de la demanda del mercado y años de experiencia en el desarrollo de equipos de estructura de acero.

5- Máquina de soldadura de llenado de CO2/mag

La máquina de soldadura blindada de gas en voladizo de la columna de la serie XQHB15 es un equipo de soldadura especial diseñado especialmente para el respaldo de la soldadura de la columna de la caja (columna) y la soldadura de relleno después del respaldo, que es lanzado por nuestra compañía en función de la demanda del mercado y años de experiencia en el desarrollo de equipos de estructura de acero.

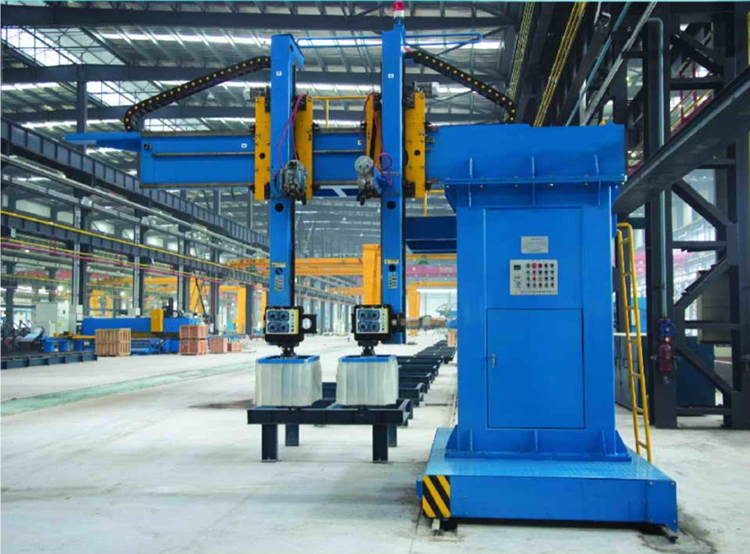

6- Máquina de soldadura de arco sumergida

La máquina de soldadura de arco sumergida de la viga de la viga XMHB15 es un excelente producto lanzado por Jinfeng Welding and Cutting Company para la industria de la estructura de acero. Es un equipo de soldadura especial especialmente diseñado para soldar columnas de caja grandes y medianas (columnas). A lo largo de los años, después de la optimización y la mejora continua, el rendimiento se ha vuelto más perfecto.

7- fresa de cara final

Con el rápido desarrollo de la construcción económica, la construcción, el puente y otras industrias tienen requisitos cada vez más estrictos para la calidad de la ingeniería de estructura de acero. La articulación del tope de la viga H, la columna y la columna de la caja, y las piezas delgadas, y el procesamiento de la cara final de la pieza de trabajo se han convertido en un proceso esencial. El procesamiento de la cara final no solo mejora enormemente la calidad de la pieza de trabajo, reduce los errores de instalación y construcción en el sitio, acorta el período de construcción y mejora la eficiencia de la construcción en el sitio. También trae mejores beneficios económicos a las empresas de estructura de acero. Según la situación de procesamiento real de las empresas de estructura de acero, nuestra compañía está absorbiendo las ventajas de productos similares a nivel internacional, y lanzó nuevos productos a tiempo para satisfacer la demanda del mercado. No solo se usa en la industria de la estructura de acero, sino que también se puede utilizar como equipo general, ampliamente utilizado en puentes, energía eléctrica, petróleo, petroquímicas y otras industrias de fabricación de maquinaria.

8- Beam Flipper 180 ° Vuelva

Se utilizan dos piezas de aletas de haz hidráulico móviles 180 ° para la rotación de piezas de trabajo soldadas en un lado. Cuando trabaje, levante la pieza de trabajo de la mesa del rodillo o el estante de trabajo de trabajo, y el reductor impulsa las dos aletas de haz para moverse sincrónicamente para mover la pieza de trabajo al lado de la mesa del rodillo o en el rodillo, y luego dos cilindros hidráulicos conducen los dos brazos para rotar sincronamente, mueva el proceso de trabajo en el medio de la tabla de rodillos a la altura de la mesa del rodillo.

Según la situación real, se pueden usar dos piezas por separado como grupo para voltear el haz corto. Al mismo tiempo, 4 piezas también se pueden combinar en un grupo para el volumen de vigas largas. Alta flexibilidad y eficiencia.

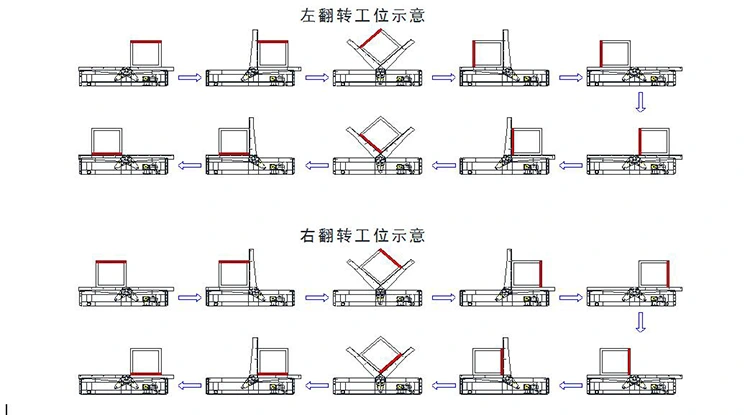

El diagrama de flujo de trabajo de las aletas del haz:

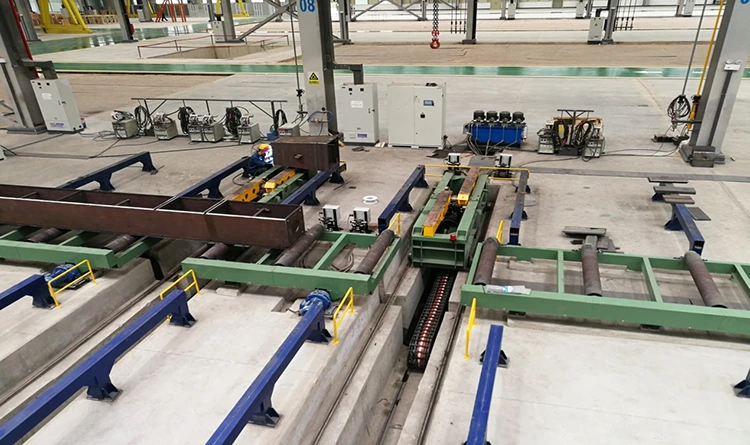

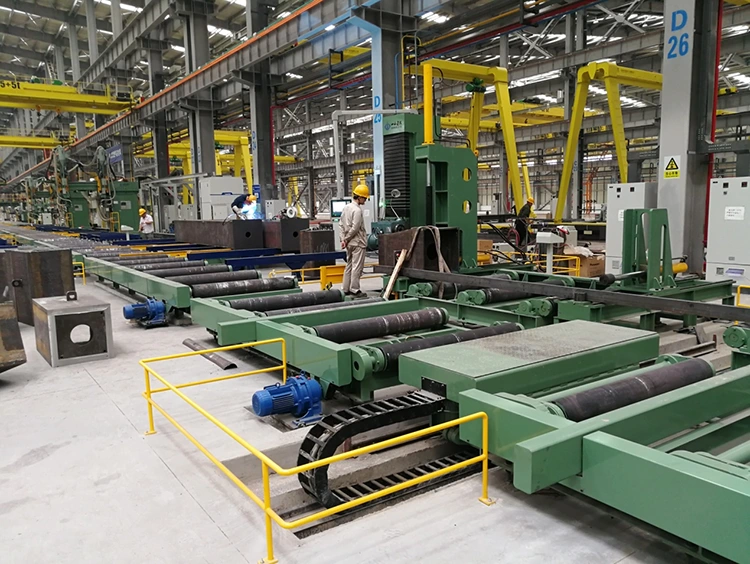

9- carro de acero

Este equipo se utiliza principalmente para coordinar con el proceso de producción para mover la pieza de trabajo de la mesa de rodillos de transmisión u otro equipo al equipo a procesar. El carrito de acero tiene principalmente dos funciones de acción: caminar y levantar. El desplazamiento de la pieza de trabajo se puede completar a través de la manipulación y el control. El equipo tiene estructura simple, operación conveniente y operación estable. La máquina adopta un diseño de servicio pesado, con una carga máxima de 30 toneladas;

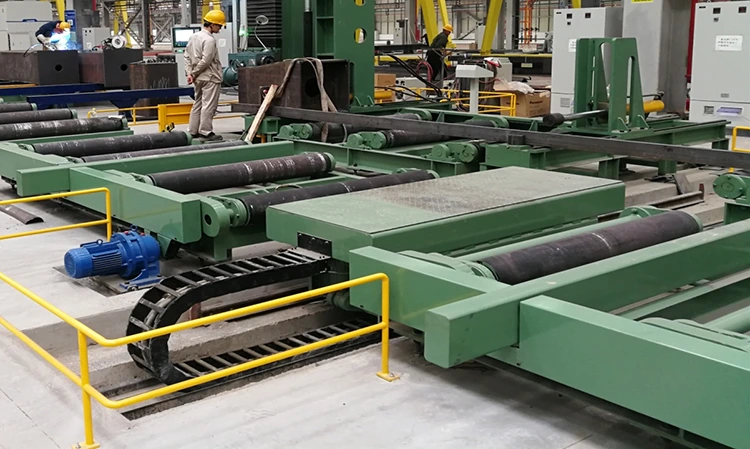

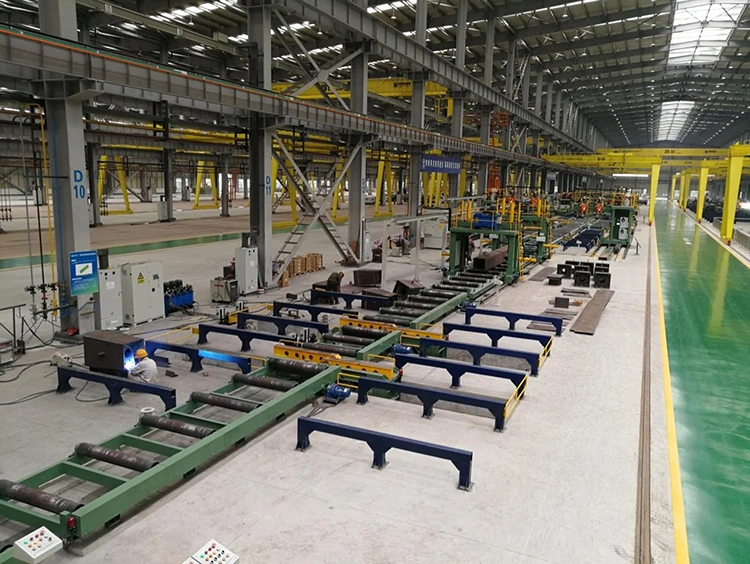

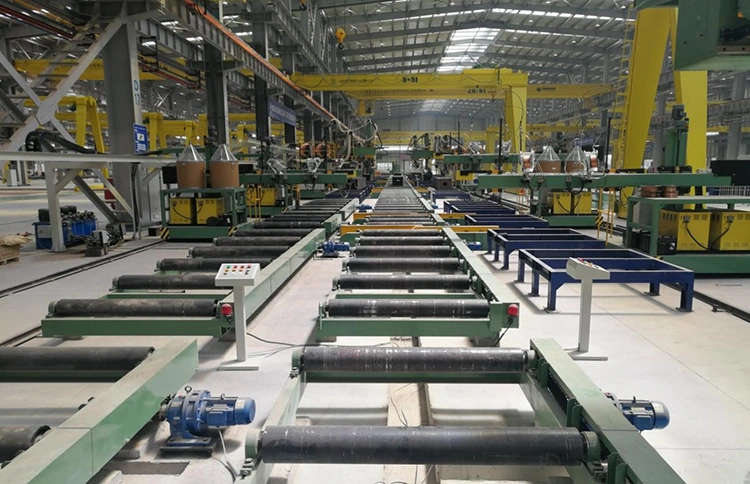

10- mesas de rodillos

Se utiliza principalmente para transmitir piezas de trabajo desde el ensamblaje de la columna de caja hasta la finalización de la soldadura, con el final.

¿Cómo producir una columna de caja soldada de la placa de acero?

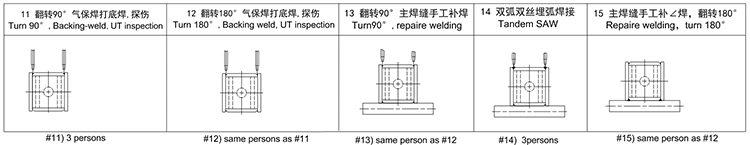

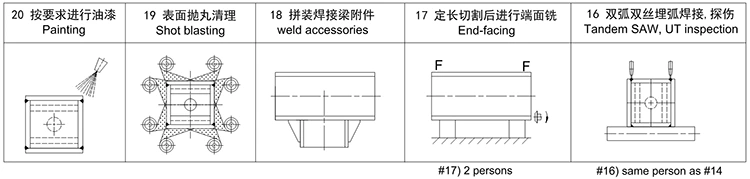

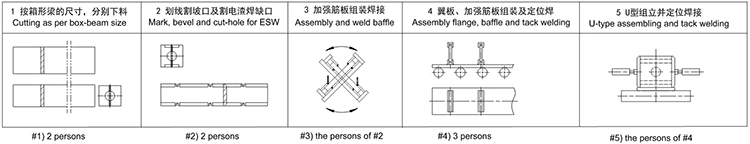

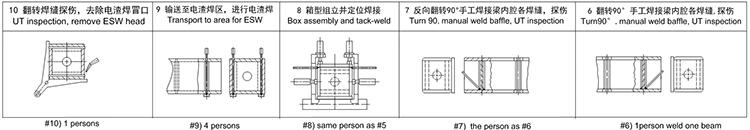

El siguiente es el diagrama de flujo de producción para la producción de las placas hasta el haz H y la inspección final.

Diagrama de flujo de producción
